Vakuumpumpe für Gefriertrockner: Auswahlhilfe für ölgedichtete oder trockene Pumpen

Die Vakuumpumpe stellt den kritischsten Fehlerpunkt in jeder Gefriertrocknungsanlage dar. Es bestimmt den Batch-Erfolg und definiert die Effizienz Ihres täglichen Arbeitsablaufs. Wenn diese Komponente mitten im Zyklus ausfällt, riskieren Sie den Verlust wertvoller Produkte und stundenlanger Verarbeitungszeit.

Käufer konzentrieren sich oft auf den Vorabpreis neuer Hardware. Sie unterschätzen häufig die versteckten Betriebskosten, die mit den täglichen Wartungsroutinen verbunden sind. Die Kosten für Verbrauchsmaterialien, Arbeitsstunden und potenzielle Ausfallzeiten summieren sich innerhalb weniger Jahre schnell. Diese anhaltenden finanziellen Belastungen können die anfänglichen Ersparnisse beim Kauf leicht in den Schatten stellen.

Dieser Artikel bietet einen evidenzbasierten Rahmen für Ihre Entscheidungsphase. Wir werden untersuchen, wie man zwischen ölabgedichteten und Trockenvakuumtechnologien wählen kann. Sie erfahren, wie Sie diese Optionen auf der Grundlage Ihres Anwendungsumfangs, Ihrer Budgetbeschränkungen und Ihrer täglichen Wartungskapazität bewerten. Wenn Sie die mechanischen Unterschiede verstehen, können Sie ein System auswählen, das auf Ihre spezifischen Verarbeitungsanforderungen zugeschnitten ist.

Key Takeaways

• Die Wartung ist das Hauptunterscheidungsmerkmal: Ölgedichtete Pumpen erfordern häufige Ölfilterung und -wechsel, um Feuchtigkeitsschäden zu verhindern; Trockenpumpen machen die tägliche Wartung überflüssig, erfordern jedoch geplante Umbauten.

• Die Gesamtbetriebskosten (TCO) ändern sich im Laufe der Zeit: Während ölgedichtete Einheiten im Voraus günstiger sind, machen die laufenden Kosten für Premium-Vakuumöl und Arbeitskräfte Trockenpumpen oft innerhalb eines Zeitfensters von zwei bis drei Jahren wirtschaftlicher.

• Die Anwendung bestimmt die Technologie: Eine dedizierte Einrichtung eines Gefriertrockners für den Heimgebrauch toleriert möglicherweise den Lärm und die Unordnung einer Ölpumpe, aber Reinräume, Labore mit Dauerbetrieb und gewerbliche Arbeitsabläufe in der Lebensmittelindustrie erfordern zunehmend ölfreie Lösungen, um Rückströmungs- und Kontaminationsrisiken zu vermeiden.

Grundlegende Erfolgskriterien für eine Vakuumpumpe für Gefriertrockner

Eine zuverlässige Vakuumpumpe für Gefriertrockner erfüllt eine Kernfunktion. Es senkt den Kammerinnendruck unter den Tripelpunkt von Wasser. Dieser präzise physikalische Zustand ermöglicht den direkten Übergang von gefrorenem Eis in Dampf. Bei diesem Prozess wird die flüssige Phase vollständig übersprungen, ein Phänomen, das als Sublimation bezeichnet wird.

Um eine erfolgreiche Sublimation zu erreichen, erfordert das System normalerweise ein tiefes Vakuum, das unter 100 mTorr arbeitet. Um diesen extrem niedrigen Druck zu erreichen, ist eine robuste Technik erforderlich. Außerdem ist eine Pumpe erforderlich, die über mehrere Tage hinweg dauerhaft und unter hoher Belastung betrieben werden kann.

Die Gefriertrocknung belastet die Vakuum-Hardware weitaus stärker als die Standardentgasung im Labor. Die Wasserdampftoleranz fungiert als ultimativer Stresstest. Während einer Charge fängt die Kühlfalle den Großteil der Feuchtigkeit ein. Allerdings umgeht immer etwas Wasserdampf den Eiskondensator. Diese unerwünschte Feuchtigkeit gelangt direkt in den Pumpmechanismus.

Wenn Dampf in ein inkompatibles System gelangt, kondensiert er wieder zu flüssigem Wasser. Diese Flüssigkeit vermischt sich mit inneren Komponenten. Ingenieure bekämpfen dieses Problem durch die Integration von Gasballastventilen. Ein Gasballast führt eine kleine Menge trockener Luft in den Kompressionszyklus ein. Dadurch wird verhindert, dass der Dampf kondensiert, bevor er aus dem System austritt.

Die Bewertung der Zuverlässigkeit erfordert einen Blick über die grundlegenden Leistungsspezifikationen hinaus. Berücksichtigen Sie die erheblichen Kosten eines Ausfalls in der Mitte der Charge. Wenn eine Pumpe über Nacht blockiert, steigt der Druck. Das gefrorene Produkt taut auf und schmilzt, wodurch die gesamte Charge zerstört wird. Produktverluste führen direkt zu Umsatzeinbußen. Zeitverlust bringt Ihren Produktionsplan durcheinander. Daher ist die Hardware-Zuverlässigkeit die wichtigste Kennzahl zur Rechtfertigung Ihrer Anfangsinvestition.

Ölgedichtete Vakuumpumpe (Drehschieberpumpe): Traditionell, zugänglich, benutzerfreundlich

Eine ölabgedichtete Vakuumpumpe stellt den traditionellen Standard für die Gefriertrocknung dar. Um zu funktionieren, ist diese Technologie in hohem Maße auf spezielle Kohlenwasserstoffflüssigkeiten angewiesen. Die Flüssigkeit schmiert bewegliche Metallteile und absorbiert überschüssige Wärme. Entscheidend ist, dass dadurch die mikroskopisch kleine innere Abdichtung entsteht, die zum Erzeugen eines tiefen Vakuums erforderlich ist.

Der finanzielle Vorteil im Vorfeld steigert ihre Beliebtheit. Niedrigere Anschaffungskosten machen diese Modelle sehr zugänglich. Sie bleiben die Standard-Einstiegslösung für kleine Unternehmen und Bastler. Dieser niedrigere Preis ist jedoch mit strengen betrieblichen Anforderungen verbunden.

Benutzer sind mit erheblichen Implementierungsrealitäten und Reibungspunkten konfrontiert. Eine Standard -Drehschieber-Vakuumpumpe erfordert eine gründliche und konsequente Wartung, um Gefriertrocknungsbedingungen zu überstehen. Sie können es nicht einfach einschalten und weggehen.

• Sichtprüfung: Sie müssen die Flüssigkeit nach jeder einzelnen Charge überprüfen. Sie suchen nach milchigen Verfärbungen, die auf eine Wasseremulsion hinweisen.

• Ablassen und Filtern: Der physische Arbeitsablauf besteht darin, heiße Flüssigkeit in einen Behälter abzulassen. Anschließend filtern Sie Partikel und Wasser heraus, bevor Sie die Flüssigkeit in den Behälter zurückführen.

• Häufiger Austausch: Wenn die Flüssigkeit vollständig zersetzt ist, müssen Sie sie entsorgen. Um das Gerät wieder aufzufüllen, ist der regelmäßige Kauf hochwertiger Ersatzteile erforderlich.

Die Risikobewertung zeigt einige spezifische Gefahren auf. Diese Geräte können feinen Nebel in Ihren Raum abgeben. Sie müssen Demister-Abluftfilter installieren, um diese aerosolisierten Rückstände aufzufangen. Darüber hinaus besteht bei Stromausfällen ein erhebliches Kontaminationsrisiko. Wenn die Leistung unerwartet abfällt, kann ein Phänomen namens Backstreaming auftreten. Interne Druckänderungen können Flüssigkeit durch die Schläuche zurücksaugen und so Ihre teure Gefriertrocknungskammer verunreinigen.

Ölfreie Scroll-Vakuumpumpe: Geringe tägliche Reibung, erstklassige Investition

Eine ölfreie Scroll-Vakuumpumpe bietet einen grundlegend anderen mechanischen Ansatz. Dadurch werden Flüssigkeiten vollständig aus dem Vakuumpfad entfernt. Das Design besteht aus zwei ineinander verschlungenen Spiralrollen. Eine Schriftrolle bleibt stationär. Der andere kreist exzentrisch darin. Diese Bewegung fängt Gastaschen am äußeren Rand ein und komprimiert sie zur Mitte hin, bevor sie erschöpft wird.

Die operativen Ergebnisse verändern die täglichen Arbeitsabläufe radikal. Sie erleben eine vollständige Eliminierung der täglichen Entwässerungsroutinen. Sie müssen keine teuren Demisterfilter mehr kaufen. Sie eliminieren vollständig das Risiko eines Rückstroms von Kohlenwasserstoffen in Ihre saubere Verarbeitungskammer. Die Maschine arbeitet zuverlässig ohne ständiges menschliches Eingreifen.

Nachhaltigkeit und Compliance treiben viele Käufer zu dieser Technologie. In Reinräumen und medizinischen Labors sind flüssigkeitsbasierte Systeme häufig völlig verboten. Ein trockener Aufbau entspricht perfekt den strengen Umweltkriterien. Sie erzeugen keinen gefährlichen Abfall, wodurch komplexe Entsorgungsprotokolle entfallen.

Wir müssen transparente Annahmen zur langfristigen Instandhaltung treffen. Trockene Systeme laufen ohne Wartung nicht ewig. Sie verwenden spezielle PTFE-Spitzendichtungen, um ihre internen Kompressionstoleranzen einzuhalten. Diese Dichtungen unterliegen physikalischer Reibung und werden mit der Zeit langsam verschleißen. Sie müssen diese Dichtungen alle 10.000 bis 40.000 Stunden austauschen. Der genaue Zeitrahmen hängt von Ihrem spezifischen Modell und der Schwere der Nutzung ab. Dieser geplante Umbau kostet Geld, wird aber im Vergleich zu täglichen Entleerungsroutinen nur selten durchgeführt.

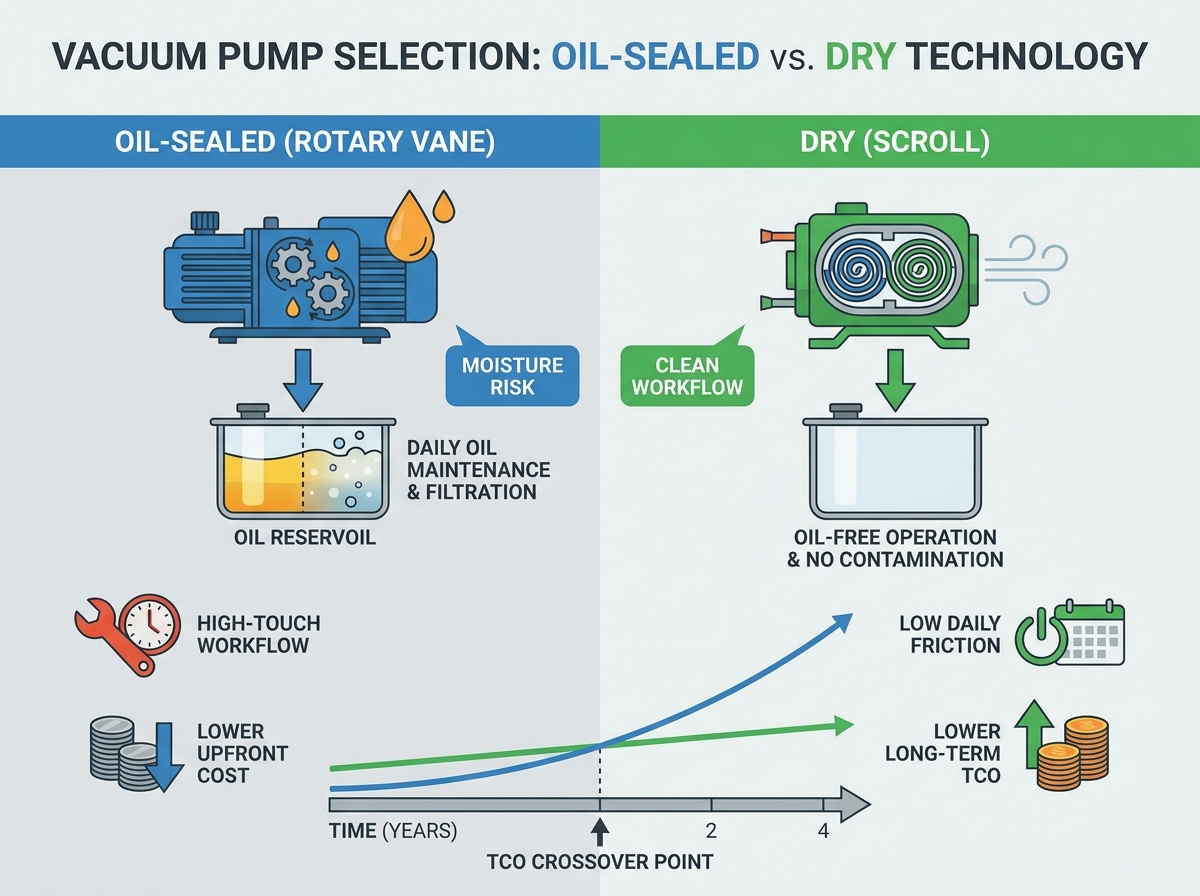

Kernbewertungsrahmen: Direkter Vergleich

Der Vergleich dieser beiden Technologien erfordert einen mehrdimensionalen Ansatz. Wir betrachten die finanziellen Auswirkungen im Laufe der Zeit, Umweltfaktoren und die Art und Weise, wie sich die Maschine in Ihr Leben integriert.

Die finanzielle Dimension geht weit über den Erstkauf hinaus. Eine Standardeinheit auf Flüssigkeitsbasis sieht am ersten Tag billig aus. Berechnen Sie jedoch, wie viele Liter Premium-Flüssigkeit Sie in drei Jahren verbrauchen werden. Berücksichtigen Sie den Stundensatz der Person, die die tägliche Filterung durchführt. Diese Verbrauchskosten steigen rapide an. Umgekehrt erfordert ein Dry-Scroll-Modell eine hohe Vorabprämie. Dennoch werden dadurch Ihre wiederkehrenden Ausgaben für Verbrauchsmaterialien und Arbeitsstunden drastisch reduziert.

Umwelt- und Lärmdimensionen haben ebenfalls großen Einfluss auf die Nutzerzufriedenheit. Vergleichen Sie die Dezibelwerte (dbA) zwischen den Modellen. Herkömmliche Geräte laufen normalerweise lauter und vibrieren stärker. Sie stoßen auch bei angebrachten Abluftfiltern deutliche Metall- oder Kohlenwasserstoffgerüche aus. Trockenmodelle laufen im Allgemeinen deutlich leiser. Sie sitzen bequem in Gemeinschaftsarbeitsplätzen und bleiben völlig geruchsfrei.

Die Workflow-Integration bestimmt Ihren täglichen Stresspegel. Bewerten Sie, wie die Hardware zu Ihren Routinen passt. Ein Trockensystem funktioniert als „Plug-and-Play“-Gerät. Sie starten den Stapel und konzentrieren sich auf andere Aufgaben. Eine herkömmliche Fluideinheit erfordert eine „aktive Überwachung“. Sie zwingt Sie dazu, geplante Wartungsblöcke in Ihren täglichen Betrieb einzubauen.

Vergleichstabelle der Pumpentechnologie

Dimensionierung einer Vakuumpumpe für einen Gefriertrockner für Privathaushalte im Vergleich zu kommerziellen/Laborsystemen

Es ist von entscheidender Bedeutung, die Hardwaregröße an Ihre spezifische Kammer anzupassen. Eine zu kleine Einheit hat Schwierigkeiten, das richtige Vakuumniveau zu erreichen. Eine überdimensionierte Einheit verschwendet Strom und Kapital.

Privatnutzer und kleine Unternehmen sind mit besonderen Einschränkungen konfrontiert. Die Auswahl einer Vakuumpumpe für einen Gefriertrockner für den Heimgebrauch erfordert eine sorgfältige Planung. Zunächst müssen Sie die Hardwarekompatibilität mit beliebten Marken wie Harvest Right sicherstellen. Zweitens sollten Sie Ihre elektrische Infrastruktur berücksichtigen. Die meisten Wohnanlagen werden mit Standardstromkreisen mit 110 V/15 Ampere oder 20 Ampere betrieben. In einer Standardküche können Sie kein industrielles Drehstromgerät installieren. Schließlich wird der Lärmschutz in Wohnräumen von entscheidender Bedeutung. Ein rasselnder Motor in der Garage oder im Keller wird schnell zu einer akustischen Belästigung für den Haushalt.

Die Skalierung im Labor und im kommerziellen Bereich folgt unterschiedlichen technischen Regeln. Bei der Anpassung der Hardware an größere Verteiler oder Systeme mit mehreren Ablagen müssen Sie genaue Vakuumdurchflussraten berechnen. Diese Metrik wird normalerweise in Kubikfuß pro Minute (CFM) oder Litern pro Minute (L/min) gemessen.

Befolgen Sie bei der Größenbestimmung diese Standard-Skalierungsregeln:

1. Prüfkammervolumen: Berechnen Sie das gesamte interne Kubikvolumen Ihrer Trockenkammer.

2. Bestimmen Sie die Ziel-Pull-Down-Zeit: Entscheiden Sie, wie schnell die Kammer auf unter 100 mTorr fallen soll. Schnellere Pulldowns erfordern höhere CFM-Bewertungen.

3. Berücksichtigen Sie Verteilerverluste: Erhöhen Sie Ihre CFM-Anforderungen um 20 %, wenn Sie komplexe externe Verteiler oder lange Schläuche verwenden, da diese den Luftstrom einschränken.

4. Bewerten Sie die chemische Beständigkeit: Wenn Ihr Labor Lösungsmittel wie Ethanol oder Acetonitril anstelle von reinem Wasser verarbeitet, korrodieren Standardmetalle. Sie müssen Modelle mit speziellen PTFE-Beschichtungen auf den Innenflächen auswählen.

Abschluss

Die Wahl der richtigen Hardware bestimmt Ihren langfristigen Erfolg. Verlassen Sie sich auf eine klare Auswahllogik, um Ihre Entscheidung zu treffen. Wählen Sie eine ölgedichtete Drehschieberoption, wenn Ihr Vorabbudget streng begrenzt ist. Dieser Weg funktioniert nur dann gut, wenn Sie die Disziplin für strenge tägliche Wartungsroutinen besitzen. Alternativ können Sie eine Dry-Scroll-Option wählen, wenn Sie kontinuierliche Chargen hintereinander ausführen. Der Trockenweg ist zwingend erforderlich, wenn Sie eine sterile Verarbeitungsumgebung benötigen oder der Einsparung von Arbeitsstunden Vorrang vor den anfänglichen Kapitalausgaben geben.

Ergreifen Sie sofort Maßnahmen, um Ihre Auswahlliste einzugrenzen. Überprüfen Sie zunächst Ihr erwartetes wöchentliches Chargenvolumen, um den Verschleiß einzuschätzen. Berechnen Sie als Nächstes die monatlichen finanziellen Kosten für die Ersatzflüssigkeit und die tägliche Arbeit. Überprüfen Sie abschließend Ihr spezifisches Gefriertrocknerhandbuch auf die Mindestanforderungen an die CFM-Durchflussrate. Mit diesen konkreten Zahlen können Sie getrost in die richtigen Maschinen investieren.

FAQ

F: Wie oft muss ich das Öl bei einer ölgedichteten Pumpe tatsächlich wechseln?

A: Es hängt stark vom Feuchtigkeitsgehalt Ihrer Chargen ab. Bei Lebensmitteln mit hohem Feuchtigkeitsgehalt müssen Sie die Flüssigkeit möglicherweise nach jeder einzelnen Charge filtern. Ein vollständiger Flüssigkeitsaustausch ist normalerweise alle 5 bis 10 Chargen erforderlich, wenn die Flüssigkeit dauerhaft milchig wird oder sich verschlechtert. Um tiefe Vakuumdrücke zu erreichen, ist der Einsatz frischer, klarer Flüssigkeit zwingend erforderlich.

F: Kann ich meinen vorhandenen Gefriertrockner zu Hause später zu einer Trockenpumpe aufrüsten?

A: Ja, die meisten modernen Heimsysteme ermöglichen Abwärtskompatibilität. Sie müssen sicherstellen, dass die neue Hardware mit der Relaisschaltspannung Ihres Systems übereinstimmt, damit der Gefriertrockner die Stromversorgung automatisch umschalten kann. Möglicherweise benötigen Sie auch einfache Adapterstücke für Ihre vorhandenen Vakuumschläuche, um sie an den neuen Einlassanschluss anzupassen.

F: Was passiert, wenn eine Scrollpumpe Wasserdampf aufnimmt?

A: Während bei Scroll-Modellen Flüssigkeiten fehlen, die emulgieren können, kann eingeschlossener Wasserdampf dennoch inneren Rost verursachen. Um dem entgegenzuwirken, verfügen sie über ein Gasballastventil. Durch Öffnen des Gasballasts gelangt trockene Umgebungsluft in die Abgasstufe. Durch diesen Prozess wird Restfeuchtigkeit entfernt und die inneren Metallspiralen vor Korrosion geschützt.

F: Sind „wartungsarme“ Ölpumpen den Mittelpreis wert?

A: Hybrid- oder wartungsarme Modelle verfügen häufig über größere Behälter und integrierte kontinuierliche Filtersysteme. Sie ermöglichen manuelle Flüssigkeitswechsel von Tagen bis Wochen. Wenn Ihnen das Budget für ein Dry-Scroll-Modell fehlt, Sie aber eine tägliche Entleerung verabscheuen, bieten diese Zwischenlösungen einen wertvollen Kompromiss für vielbeschäftigte Betreiber.
