Luftgekühlter vs. wassergekühlter Gefriertrockner: Vor- und Nachteile und beste Anwendungsfälle

Die Auswahl des richtigen Kühlmechanismus ist oft die am häufigsten übersehene Variable bei der Beschaffung von Gefriertrocknern. Dennoch werden die HVAC-Lasten der Anlage und die Gesamtlebensdauer der Geräte streng bestimmt. Eine falsche Wahl kann zu erheblichen betrieblichen Engpässen führen. Ganz gleich, ob Sie eine Pilotanlage vergrößern oder ein neues Labor mit einem F&E-Gefriertrockner ausstatten , die Wärmeabfuhr steuert direkt die Systemeffizienz. Die Kühlkonfiguration bestimmt, wo Sie das Gerät physisch platzieren können. Es bestimmt auch, wie effektiv die Maschine unter Dauerlast arbeitet. Die Anlageninfrastruktur muss genau den thermischen Anforderungen der von Ihnen gewählten Ausrüstung entsprechen.

Dieser Artikel bietet einen rein technischen und betrieblichen Vergleich der verfügbaren Kühlkonfigurationen. Wir bewerten, wie jede Option mit der Anlageninfrastruktur und den Reinraum-Compliance-Anforderungen übereinstimmt. Sie erfahren, wie Sie das optimale Setup für Ihren Prozess auswählen. Unser Ziel ist es, Ihnen dabei zu helfen, die Leistungsfähigkeit Ihrer Ausrüstung perfekt an Ihre spezifische Laborumgebung anzupassen.

Key Takeaways

• Luftgekühlte Systeme bieten Plug-and-Play-Flexibilität, geben aber erhebliche Wärme an die Umgebung ab, was robuste Labor-HLK-Systeme erfordert.

• Wassergekühlte Systeme arbeiten leise und effizient ohne Wärmeabgabe an die Umgebung und eignen sich daher ideal für Reinräume, sofern die Anlage über einen zuverlässigen Kühlwasserkreislauf verfügt.

Die Rolle der Wärmeabfuhr in einem F&E-Gefriertrockner

Geschäftsproblemgestaltung

Die Gefriertrocknung ist von Natur aus ein wärmeintensiver Prozess. Man könnte natürlich annehmen, dass die Lyophilisierung nur kalte Temperaturen erfordert. Die Schaffung von Tiefkühlumgebungen erzeugt jedoch enorme Wärmeenergie. Das System muss die Produktregale schnell kühlen. Es muss auch den Brüdenkondensator kühlen. Die Maschine entzieht Ihren Produktproben Wärmeenergie. Anschließend müssen Sie diese gesammelte Energie effizient ausstoßen. Wir nennen diesen wesentlichen Prozess Wärmerückführung.

Eine effektive Lyophilisierung beruht ausschließlich auf einer stabilen Thermodynamik. Kompressoren treiben den gesamten Kühlkreislauf an. Sie komprimieren Kältemittelgase, um extrem niedrige Temperaturen zu erreichen. Diese mechanische Kompression erzeugt starke Reibung und Hitze. Diese Wärme muss das System kontinuierlich abgeben. Wenn es keine Wärme abgibt, bleibt das komprimierte Kältemittel heiß. Dieser Fehler verhindert, dass der Kondensator die optimalen Zieltemperaturen erreicht.

Erfolgskriterien

Eine effektive Wärmeableitung sorgt für stabile Kondensatortemperaturen. Stabilität bleibt für die Dampferfassung während der Primärtrocknungsphase von entscheidender Bedeutung. Ein gutes Wärmemanagement verhindert eine Überlastung der Raumklimatisierungssysteme. Es sorgt dafür, dass das Gerät innerhalb sicherer Herstellerparameter arbeitet.

• Konsistente Dampfabscheidung: Kalte Kondensatoren fangen sublimierten Wasserdampf effizient ein.

• Vakuumpumpenschutz: Eine ordnungsgemäße Wärmeableitung verhindert, dass Dampf den Kondensator umgeht.

• Stabile Regaltemperaturen: Effiziente Kompressoren sorgen für präzise Wärmeprofile für empfindliche Proben.

Der Engpass

Wenn die Wärmeabfuhr nicht ordnungsgemäß gesteuert wird, entstehen schwerwiegende Betriebsrisiken. Sie sind mit einem vorzeitigen Kompressorausfall und plötzlichen Zyklusabbrüchen konfrontiert. Schlechtes Wärmemanagement führt zu geschmolzenem Produkt und beeinträchtigten Probenchargen. Durch warme Kondensatoren gelangt Feuchtigkeit in die Vakuumpumpe. Feuchtigkeit zerstört das Vakuumpumpenöl und korrodiert interne Komponenten. Eine suboptimale Kühlung zerstört letztendlich empfindliche biologische Materialien und verzögert wichtige Forschungsarbeiten.

Der luftgekühlte Gefriertrockner: Mechanik, Vor- und Nachteile

Wie es funktioniert

Ein luftgekühlter Gefriertrockner verwendet leistungsstarke motorisierte Ventilatoren. Diese Ventilatoren blasen Raumluft über große Kondensatorschlangen. Der erzwungene Luftstrom leitet die Wärme auf natürliche Weise an den umgebenden Raum ab. Er funktioniert ähnlich wie ein Standard-Laborkühlschrank, ist jedoch viel größer. Das Gerät ist vollständig auf die Umgebungstemperatur angewiesen, um seine internen Kältemittel zu kühlen.

Vorteile der Implementierung (Vorteile)

Diese Konfigurationen bieten deutliche Vorteile für Standardlaborräume.

• Geringere Anforderungen an die Infrastruktur: Sie bieten eine echte Plug-and-Play-Installation. Für die Inbetriebnahme benötigen Sie in der Regel nur normalen Strom.

• Portabilität: Sie können diese Einheiten problemlos innerhalb einer Einrichtung umstellen. Durch Änderungen der Grundrisse oder den Umzug in neue Labore wird Ihr Betrieb nicht beeinträchtigt.

• Geringere anfängliche Abhängigkeit vom Versorgungsunternehmen: Sie vermeiden vollständig komplexe Sanitärinstallationen. Sie benötigen keine speziellen Kühltürme oder externen Wasserkühler.

Operationelle Risiken (Nachteile)

Sie müssen die Umweltauswirkungen dieser Maschinen sorgfältig abwägen.

• HVAC-Steuer: Das Gerät gibt 100 % seiner Wärmelast an den Raum ab. Wenn die HVAC-Anlage im Labor die BTU-Leistung nicht bewältigen kann, steigen die Umgebungstemperaturen schnell an. Der Gefriertrockner verliert dann an Effizienz und kann möglicherweise überhitzen.

• Geräuschpegel: Kühlventilatoren laufen während des gesamten Lyophilisierungszyklus kontinuierlich. Ständiges Brummen erhöht die Ermüdung des Bedieners in geschlossenen oder kleinen Laboren.

• Platzbedarf: Für eine ordnungsgemäße Luftzirkulation ist ein strenger physischer Abstand erforderlich. Sie müssen um das gesamte Gerät herum einen vom Hersteller angegebenen Freiraum einhalten.

Best Practices und häufige Fehler

Best Practice: Reinigen Sie die Kondensatorlamellen monatlich mit Druckluft. Staubablagerungen wirken isolierend und beeinträchtigen die Kühleffizienz erheblich.

Häufiger Fehler: Wenn Sie die Maschine fest in eine Ecke schieben, wird der Abluftstrom eingeschränkt. Das Gerät zirkuliert seine eigenen heißen Abgase, was zu einem schnellen Ausfall des Kompressors führt.

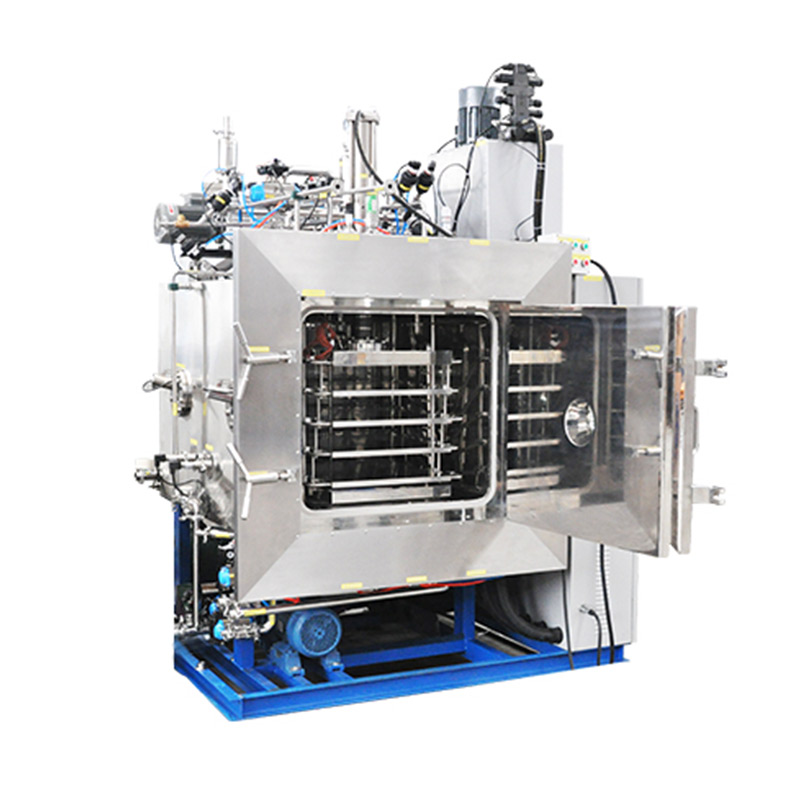

Der wassergekühlte Gefriertrockner: Mechanik, Vor- und Nachteile

Wie es funktioniert

Ein wassergekühlter Gefriertrockner verwendet einen kontinuierlichen Flüssigkeitsfluss. Diese Flüssigkeit stammt typischerweise aus einem Kaltwasserkreislauf der Anlage. Interne Pumpen drücken das gekühlte Wasser durch einen speziellen Wärmetauscher. Das Wasser nimmt Wärme aus dem Kühlsystem auf. Anschließend wird die Wärmeenergie von der Maschine wegtransportiert. Das erhitzte Wasser kehrt zur Verarbeitung in den Anlagenkühler zurück.

Vorteile der Implementierung (Vorteile)

Diese Systeme eignen sich hervorragend für stark regulierte und geschlossene Umgebungen.

• Keine Wärmeabgabe an die Umgebung: Sie halten Laborräume vollkommen neutral. Sie erweisen sich als ideal für Reinräume und GMP-Einrichtungen. Streng klimatisierte Forschungs- und Entwicklungsumgebungen profitieren immens von dieser Stabilität.

• Akustischer Komfort: Diese Geräte arbeiten deutlich leiser. Ihnen fehlen völlig große, laute Kühlventilatoren.

• Höhere Effizienz im großen Maßstab: Sie sorgen für eine äußerst konstante Kompressorleistung. Schwankungen der Raumtemperatur haben keinen Einfluss auf die interne Kühlleistung.

Operationelle Risiken (Nachteile)

Die Bereitschaft der Einrichtung bleibt die größte Hürde für die Umsetzung.

• Abhängigkeit von der Infrastruktur: Sie benötigen solide Sanitäranlagen. Das System erfordert eine eigene Kaltwasserversorgung. Alternativ müssen Sie einen lokalen Umlaufkühler installieren.

• Wasserverbrauch: Single-Pass-Leitungswassersysteme verbrauchen enorme Mengen. Aufgrund der schwerwiegenden Auswirkungen auf die Umwelt raten Experten dringend von dieser Einrichtung ab.

• Immobilität: Sobald sie fest verankert sind, bleiben sie an ihrem vorgesehenen Platz. Ihre Verlagerung erfordert umfangreiche Anlagentechnik und Rohrmontage.

Best Practices und häufige Fehler

Best Practice: Installieren Sie hochwertige Inline-Siebe vor dem Wassereinlass. Dadurch wird verhindert, dass Rohrreste der Anlage den empfindlichen Wärmetauscher verstopfen.

Häufiger Fehler: Die Bereitstellung von Wasser, das wärmer ist als vom Hersteller angegeben, verringert die Kondensationskapazität. Sie müssen sicherstellen, dass der Wasserkreislauf Ihrer Anlage unter Last die korrekte Vorlauftemperatur aufrechterhält.

Kernbewertungsdimensionen: Direkter Vergleich

Die folgende Tabelle fasst die physischen und betrieblichen Unterschiede zwischen den beiden Konfigurationen zusammen.

Dimension 1: HVAC der Anlage im Vergleich zur Kühlwasserkapazität

Sie müssen Ihre Laborklimatisierungsfähigkeiten gründlich bewerten. Vergleichen Sie den technischen Aufwand für die Modernisierung der Klimaanlage im Labor mit der Komplexität der Wasserentnahme in der Anlage. Robuste Klimaanlage unterstützt problemlos lüfterbasierte Konfigurationen. Zuverlässige Kaltwasserkreisläufe unterstützen flüssigkeitsgekühlte Modelle perfekt.

Berechnen Sie die genaue BTU-Leistung (British Thermal Unit) des Geräts. Geben Sie diese Daten an Ihren Anlagentechniker weiter. Wenn es im Raum an ausreichender Luftzirkulation mangelt, steigen die Umgebungstemperaturen. Stellen Sie umgekehrt sicher, dass der Wasserkreislauf Ihrer Anlage über eine ausreichende Kapazität in Gallonen pro Minute (GPM) verfügt. Unzureichende Durchflussraten führen zum Abwürgen flüssigkeitsgekühlter Kompressoren.

Dimension 2: Reinraum- und GMP-Konformität

Anspruchsvolle Umgebungen erfordern eine strenge Partikelkontrolle in der Luft. Ventilatorbasierte Systeme erzeugen auf natürliche Weise turbulente Luftströmungen. Diese sich bewegenden Luftmassen zirkulieren Staub und stören Laminar-Flow-Hauben. Solche Turbulenzen können leicht zu einer Verletzung der ISO-Reinraumstandard-Partikelanzahl führen. Aufsichtsbehörden prüfen häufig die Abgasvektoren von Geräten in sterilen Umgebungen.

Für stark regulierte Umgebungen werden weiterhin flüssigkeitsgekühlte Systeme bevorzugt. Es mangelt ihnen gänzlich an externen Lüftern. Sie stören nicht den sorgfältig ausgewogenen Raumdruck. Sie führen Null-Thermal-Thermik in die sterile Zone ein. Dies macht sie zur Standardwahl für die Handhabung pharmazeutischer Wirkstoffe (API).

Dimension 3: Zuverlässigkeit und Wartung

Jede Konfiguration erfordert eine bestimmte Wartungsroutine für die Anlage. Lüfterbasierte Modelle erfordern eine regelmäßige körperliche Reinigung. Sie müssen die Kondensatorlamellen absaugen, um die Ansammlung von Staub in der Umgebung zu verhindern. Die Vernachlässigung dieser einfachen Aufgabe führt zu langsamen Gefrierzeiten und überlasteten Kompressoren.

Flüssigkeitsgekühlte Modelle erfordern eine strenge Überwachung der Flüssigkeitsqualität. Sie müssen mineralische Ablagerungen im Inneren des internen Wärmetauschers verhindern. Kalziumablagerungen wirken als starker Wärmeisolator. Es treibt den Kältemittelkopfdruck auf gefährliche Werte. Sie müssen regelmäßig Inline-Filter überprüfen und den Biozidgehalt in Ihren geschlossenen Kühlleitungen überprüfen.

Entscheidungsrahmen: Welche Konfiguration passt zu Ihren Anforderungen?

Auswahllogik

Nutzen Sie die folgenden Kriterien, um Ihre Beschaffungsauswahl schnell einzugrenzen.

1. Wählen Sie luftgekühlt, wenn: Sie ein einzelnes Gerät für ein gut belüftetes Allzwecklabor ausstatten. Ihnen fehlen vorhandene Kaltwasserleitungen. Sie legen Wert auf Flexibilität bei der Installation im Vorfeld. Sie planen, die Geräte in Zukunft in andere Räume zu verlegen.

2. Wählen Sie wassergekühlt, wenn: Sie planen, mehrere Geräte in einem einzigen Raum zu installieren. Sie arbeiten in einem ISO-klassifizierten Reinraum. Sie verfügen bereits über einen robusten Kaltwasserkreislauf. Sie benötigen minimale akustische Störungen für Ihre Labortechniker.

Nächste Schritte

Überprüfen Sie Ihre Einrichtung, bevor Sie Lieferantenangebote anfordern. Kontaktieren Sie noch heute Ihre Site-Engineering-Abteilung. Bitten Sie sie, die Gesamtkapazität der fühlbaren Wärmeableitung Ihrer Labor-HLK zu überprüfen. Fordern Sie die aktuell verfügbare GPM-Durchflussrate Ihres Kaltwassersystems an. Messen Sie die physischen Türen aus, um sicherzustellen, dass Sie die Ausrüstung an ihren Platz manövrieren können. Die Dokumentation dieser spezifischen Anlagenbeschränkungen verhindert kostspielige Beschaffungsfehler.

Abschluss

Es gibt keine universelle „beste“ Kühlmethode bei der Lyophilisierung. Die Wahl ist grundsätzlich eine Entscheidung des Facility Managements. Es geht weit über die einfache Bevorzugung einer Ausrüstung hinaus. Ihre lokale Infrastruktur bestimmt den richtigen Weg.

Stimmen Sie Ihren Beschaffungsprozess direkt mit Ihrem Bauingenieur oder Facility Manager ab. Planen Sie frühzeitig im Projekt alle Umgebungseinschränkungen. Finalisieren Sie Ihre Spezifikationen erst, nachdem Sie die Kapazitäten Ihrer Anlage überprüft haben. Indem Sie die Wärmeabfuhrmethode an Ihre Gebäudekapazitäten anpassen, garantieren Sie maximale Geräteverfügbarkeit und zuverlässige Produktausbeute.

FAQ

F: Kann ein luftgekühlter Gefriertrockner an einer Wand aufgestellt werden?

A: Nein. Es ist ein vom Hersteller angegebener Abstand erforderlich, normalerweise 18 bis 24 Zoll auf allen Seiten. Lüftungsöffnungen benötigen Freiraum, um eine Rückführung der abgesaugten Heißluft zu verhindern. Der richtige Abstand gewährleistet eine effiziente Kühlung und verhindert eine Überhitzung der internen Kompressoren bei Spitzenlasten.

F: Was passiert, wenn die Wasserversorgung eines wassergekühlten Geräts ausfällt?

A: Das System erkennt schnell einen Hochdruckfehler im Kühlkreislauf. Es schaltet sich automatisch ab, um die empfindlichen internen Kompressoren zu schützen. Dieser eingebaute Sicherheitsmechanismus verhindert schwere Hardwareschäden. Allerdings wird die plötzliche Abschaltung wahrscheinlich zum Verlust einer Produktcharge führen.

F: Kann ich ein luftgekühltes Gerät später auf wassergekühlt umrüsten?

A: Im Allgemeinen nein. Die interne Kühlarchitektur unterscheidet sich grundlegend zwischen den beiden Typen. Kompressoren, Rohrleitungslogik und Wärmetauscher sind spezifisch für die gewählte Kühlmethode. Sie müssen sich beim ersten Kauf für den Kühlmechanismus entscheiden.

F: Benötige ich einen Umlaufkühler für ein wassergekühltes System?

A: Wenn Ihr Gebäude keinen zentralen Kühlwasserkreislauf hat, müssen Sie einen eigenständigen Umlaufkühler kaufen. Diese Zusatzausrüstung unterstützt den internen Wärmetauscher. Es sorgt für den notwendigen Flüssigkeitsdurchfluss, vergrößert jedoch den physischen Platzbedarf Ihrer Anlage.
