Kollapstemperatur vs. eutektische Temperatur vs. Glasübergang: Was ist bei der Lyophilisierung wichtig?

Die Lyophilisierung ist nach wie vor eine der zuverlässigsten Methoden zur Konservierung empfindlicher Arzneimittel. Doch das Navigieren in der ersten Trocknungsphase fühlt sich oft wie eine Gratwanderung an. Sie müssen ein Gleichgewicht zwischen empfindlicher Produktstabilität und aggressiver Zykluseffizienz finden. Dieser Balanceakt bestimmt den Erfolg Ihres gesamten Fertigungsbetriebs.

Eine Fehlanpassung Ihrer thermischen Parameter hat schwerwiegende geschäftliche Folgen. Abgelehnte Chargen, beeinträchtigte pharmazeutische Wirkstoffe (APIs) und unnötig lange Trocknungszyklen führen schnell zu Engpässen in der Anlagenproduktion. Formulierer können es sich einfach nicht leisten, bei der Festlegung dieser betrieblichen Schwellenwerte zu raten.

In diesem Artikel werden die wesentlichen Unterschiede zwischen der eutektischen Temperatur (Teu), der Glasübergangstemperatur (Tg") und der Kollapstemperatur (Tc) erläutert. Wir werden untersuchen, wie Sie die tatsächliche Obergrenze für Ihre spezifische Formulierung ermitteln können. Darüber hinaus erfahren Sie, wie Sie Präzisionsgeräte zur Steuerung dieser Variablen bewerten. Eine genaue Messung verhindert katastrophale Ausfälle während kritischer Scale-up-Phasen.

Key Takeaways

• Die Formulierung bestimmt die Grenze: Kristalline Matrizen basieren auf der eutektischen Temperatur (Teu), während amorphe Systeme (wie die meisten Proteine ​​und Biologika) durch die Glasübergangstemperatur (Tg') und die Kollapstemperatur (Tc) begrenzt sind.

• Optimierung erfordert Ausgewogenheit: Ein Betrieb zu weit unterhalb der kritischen Temperatur verlängert die Zykluszeiten unnötig; Bei zu geringem Abstand besteht die Gefahr, dass der Kuchen zusammenbricht und Chargen verloren gehen.

• Die Gerätekapazität ist ein Engpass: Der Übergang von empirischen Vermutungen zu datengesteuertem Zyklusdesign erfordert einen Gefriertrockner mit Eutektischem Punkttest und präziser Regaltemperaturregelung.

• Skalierbarkeit bestimmt den Einkauf für Forschung und Entwicklung: Bei der Bewertung eines Gefriertrockners für Forschung und Entwicklung muss dessen Fähigkeit berücksichtigt werden, die Wärmeübertragungskoeffizienten (Kv) von Einheiten im Produktionsmaßstab nachzuahmen.

Definition der „kritischen Temperatur bei der Lyophilisierung“

Formulierer verwenden im Labor häufig austauschbare thermische Begriffe. Diese semantische Verwirrung führt direkt zu fehlerhaften Primärtrocknungsparametern. Wenn Sie die genaue Definition jedes thermischen Schwellenwerts kennen, können Sie Ihr Produkt effektiv schützen. Sie bauen nur dann einen robusten Zyklus auf, wenn Sie genau wissen, an welcher Grenze Sie testen.

Amorphe Systeme erstarren zu einem starren, ungeordneten Glas. Die Glasübergangstemperatur (Tg") markiert den spezifischen, reversiblen Übergang, bei dem dieses Gefrierkonzentrat erweicht. Es verwandelt sich von einem starren Glas in einen zähflüssigen Gummi. Wir betrachten Tg" als die absolute Mindestbasislinie für strukturelle Mobilität. Unterhalb dieses Punktes bleibt das Produkt sicher. Darüber beginnt die molekulare Mobilität, was das Risiko einer Strukturverschiebung erhöht.

Die Kollapstemperatur (Tc) stellt einen praktischen, visuell erkennbaren Fehlerpunkt dar. In amorphen Produkten liegt sie typischerweise 1 °C bis 3 °C höher als die Tg‘. Bei dieser spezifischen Temperatur verliert die interstitielle Matrix ihre strukturelle Integrität vollständig. Der Kuchen kollabiert makroskopisch. Die Porenstruktur dichtet ab und hält die Feuchtigkeit im Inneren fest.

Kristalline Systeme verhalten sich unter Gefrierbedingungen ganz anders. Die eutektische Temperatur (Teu) definiert den genauen Punkt, an dem der gelöste Stoff und das Lösungsmittel gleichzeitig schmelzen. Wir nennen diesen vollständigen Phasenwechsel-Meltback. Es ist ein katastrophales Ereignis für den trocknenden Kuchen, da die feste Matrix sofort wieder in einen flüssigen Zustand übergeht.

Sie müssen genau bestimmen, welcher dieser drei Werte als wahre Obergrenze Ihrer Formulierung dient. Wir bezeichnen diese ultimative Grenze als die kritische Temperatur bei der Lyophilisierung . Ihre Produkttemperatur (Tp) muss während der gesamten Primärtrocknungsphase sicher unter diesem spezifischen Grenzwert bleiben, um die Eleganz und Stabilität des Kuchens zu gewährleisten.

Kristalline vs. amorphe Formulierungen: Welcher Parameter bestimmt den Zyklus?

Wir gruppieren Formulierungen nach ihrem grundlegenden Strukturverhalten. Diese strukturelle Kategorisierung bestimmt direkt Ihre Prozesserfolgskriterien. Sie können keinen universellen Trocknungszyklus entwerfen, da die Moleküle deutlich kristallisieren oder verglasen.

Salze und einfache Hilfsstoffe wie Mannitol stellen eine einfache thermische Herausforderung dar. Während der anfänglichen Gefrierphase kristallisieren sie sauber. Die Prozessgrenze ist hier streng genommen die eutektische Temperatur (Teu). Wenn Sie Teu während der Primärtrocknung überschreiten, kommt es zu einer katastrophalen Schmelze. Das Produkt verwandelt sich in eine nutzlose Flüssigkeitslache im Inneren der Durchstechflasche. Das Zyklusdesign für kristalline Systeme konzentriert sich ausschließlich auf die Vermeidung dieses scharfen Schmelzpunkts.

Proteine, komplexe APIs und empfindliche Peptide führen zu einer erheblichen thermodynamischen Komplexität. Sie bilden keine starren Kristallgitter. Daher fehlt ihnen völlig der echte eutektische Schmelzpunkt. Das Zyklusdesign für diese empfindlichen Moleküle muss stark auf der Verfolgung von Tg" und Tc beruhen. Sie müssen den Übergang in den viskosen Gummizustand sorgfältig steuern, um den Mikrokollaps der Proteinstruktur zu verhindern.

Pharmazeutische Formulierungen aus der Praxis lassen sich selten eindeutig einer bestimmten Kategorie zuordnen. Mehrkomponentenmischungen weisen häufig gleichzeitig eutektisches Schmelzen und deutliche Glasübergänge auf. Füllstoffe können schnell kristallisieren, während der aktive Wirkstoff völlig amorph bleibt. Diese hochkomplexen Systeme erfordern eine erweiterte thermische Charakterisierung, bevor mit dem Gefrieren begonnen wird.

• Einfache Salze und Zucker: Zeigen rein kristallines Verhalten und richten sich strikt nach Teu-Grenzwerten.

• Monoklonale Antikörper: Zeigen rein amorphes Verhalten und verlassen sich ausschließlich auf Tg"- und Tc-Grenzwerte.

• Impfstoff-Adjuvantien in Kombination mit Stabilisatoren zeigen ein gemischtes Verhalten, das ein umfassendes thermisches Screening erfordert.

Das finanzielle Risiko, die thermische Charakterisierung zu ignorieren

Die Bewertung der Prozessergebnisse bedeutet, die genauen Kosten zu berechnen, die entstehen, wenn Ihr Zyklus falsch läuft. Die thermische Charakterisierung dient als Ihre wichtigste finanzielle Absicherung. Es verhindert kostspielige Herstellungsfehler und hält Ihren Produktionsplan auf Kurs.

Der Dampfdruck steht in einem exponentiellen Verhältnis zur Produkttemperatur. Wenn Sie Ihre Regaltemperatur nur um 1 °C unter die erforderliche Sicherheitsspanne senken, verlängert sich der Trocknungszyklus um Stunden oder sogar Tage. Dieser äußerst vorsichtige Ansatz führt zu einem drastischen Anstieg des Energieverbrauchs der Anlage. Es drosselt direkt Ihren gesamten Fertigungsdurchsatz. Sie binden teure Geräte für unnötige Zeiträume und verringern so Ihren Gesamtchargenertrag pro Quartal.

Umgekehrt führen zu hohe Temperaturen zu einer unmittelbaren strukturellen Katastrophe. Es besteht die Gefahr, dass innerhalb der Durchstechflasche sowohl ein Makrokollaps als auch ein Mikrokollaps ausgelöst wird. Durch diese strukturellen Fehler wird Restfeuchtigkeit tief im Trockenkuchen eingeschlossen. Die Rekonstitutionszeiten steigen sprunghaft an, wenn Ärzte versuchen, das Produkt zu verwenden. Aufgrund des erhöhten Feuchtigkeitsgehalts nimmt die Wirksamkeit des Wirkstoffs schnell ab. Letztendlich führt aggressives Erhitzen ohne angemessene Grenzen zur vollständigen Ablehnung der Charge durch Qualitätskontrollteams.

Konservative Zyklen bieten in frühen klinischen Phasen einen sicheren und zuverlässigen Hafen. Wir verstehen klar, warum Formulierer sich zunächst auf sie verlassen, um Material für klinische Studien zu sichern. Für eine kommerzielle Skalierung erweisen sie sich jedoch als finanziell völlig unrentabel. Sie müssen auf optimierte, datengesteuerte Parameter umsteigen, wenn Sie sich der Kommerzialisierung nähern.

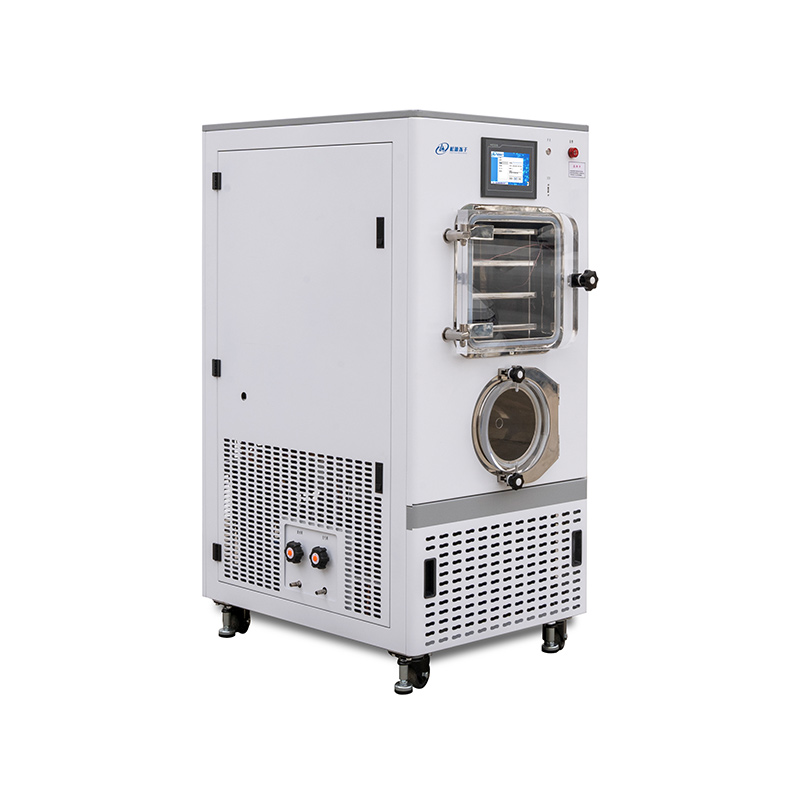

Hardwareanforderungen: Bewertung eines F&E-Gefriertrockners zur Zyklusoptimierung

Standardmäßigen Tisch-Gefriertrocknern fehlen die ausgefeilten Steuerungen, die für eine ernsthafte Zyklusentwicklung erforderlich sind. Mit einfachen Verteilersystemen lassen sich komplexe Proteinformulierungen einfach nicht beheben. Moderne Optimierung erfordert industrietaugliche Präzision im Labor.

Moderne Prozessoptimierung erfordert programmierbare, flüssigkeitsgekühlte Regale. Sie benötigen Geräte, die in der Lage sind, die Regaltemperatur genau auf ±1 °C zu halten. Diese extreme Präzision ermöglicht es Ihnen, sicher mit dem Kollapsspielraum der Formulierung zu flirten. Sie maximieren die Sublimationsraten, ohne den Kuchen zu zerstören. Minderwertige Kompressorsysteme erzeugen Temperaturschwankungen, die lautlos empfindliche amorphe Strukturen zerstören.

Der Übergang von empirischen Vermutungen erfordert spezielle interne Sensoren. Der Einsatz eines Gefriertrockners mit Eutectic-Point-Testing verändert Ihren gesamten Entwicklungsworkflow. Widerstands- und Impedanzmessungen lokalisieren unsichtbare Phasenänderungen perfekt. Integrierte thermische Analysetools wie Tunable Diode Laser Absorption Spectroscopy (TDLAS) erfassen kontinuierlich Tp- und Tc-Daten in Echtzeit. Sie geben Ihnen einen Einblick in den genauen physischen Zustand des Fläschchens.

Durch die aggressive Zyklusoptimierung werden schnell riesige Dampfmengen erzeugt. Sie bringen den Zyklus extrem nahe an seine thermische Grenze, um Zeit zu sparen. Ihre Hardware muss diesen schnellen Dampfstrom effizient bewältigen. Wenn der interne Kondensator verstopft, steigt der Kammerdruck unkontrolliert an. Durch den plötzlichen Verlust der Sublimationskühlung kollabiert die Charge dann. Bei der Bewertung eines R&D-Gefriertrockners muss sichergestellt werden, dass seine Kondensatorkapazität perfekt zu seinen schnellen Heizfähigkeiten passt.

Wir empfehlen, diese spezifischen Analysefähigkeiten vor dem Kauf von Laborgeräten zu überprüfen:

1. Mit Silikonöl durchströmte Regale sorgen für eine gleichmäßige Wärmeverteilung auf allen Platten.

2. Direkte Integration elektrischer Impedanzsonden zur Phasenwechselüberwachung in Echtzeit.

3. Kapazitätsmanometer gepaart mit Pirani-Manometern für eine genaue vergleichende Druckverfolgung.

4. Die Einfanggeschwindigkeiten des Kondensators überschreiten die maximale theoretische Sublimationsrate des Produkts.

Überbrückung der Lücke: Übergang vom Pilot-Gefriertrockner zum Produktionsmaßstab

Die Festlegung präziser thermischer Parameter im Labor ist nur die halbe Miete. Sie müssen sicherstellen, dass diese genauen Parameter genau auf große Fertigungshallen übertragen werden können. Beim Scale-up werden völlig neue thermodynamische Variablen eingeführt.

Die Mechanismen der Wärmeübertragung verändern sich dramatisch zwischen verschiedenen Gerätemaßstäben. Eine kleine Laboreinheit ist ganz anders auf Strahlung und Leitung angewiesen als ein riesiges Produktionssystem. Acryltüren an kleinen Kammern erzeugen starke Kanteneffekte. Diese Effekte verzerren Ihre Trocknungsdaten erheblich. Schwankungen des Emissionsvermögens der Regaloberfläche verändern die lokalen Trocknungsraten in der gesamten Kammer. Sie müssen diese mechanischen Unterschiede schon früh in der Entwicklung berücksichtigen.

Die Validierung Ihrer thermischen Decke im Pilotmaßstab erfordert robuste PAT-Tools (Process Analytical Technology). Die Vergleichsdruckmessung bietet eine äußerst zuverlässige Lösung. Durch die Verfolgung der kontinuierlichen Abweichung zwischen einem Pirani-Messgerät und einem Kapazitätsmanometer können Bediener das tatsächliche Ende der Primärtrocknung bestimmen. Sie erlangen diese entscheidende Erkenntnis, ohne jemals Ihre etablierte Einbruchsmarge zu gefährden. Wenn die beiden Druckwerte konvergieren, hat der starke Dampfstrom aufgehört.

Die Auswahl des Anbieters hat entscheidenden Einfluss auf Ihren kommerziellen Scale-up-Erfolg. Priorisieren Sie OEMs, die echte lineare Skalierbarkeit bieten. Sie wünschen sich identische Regaldesigns, passende Abstände zwischen den Regalen und eine einheitliche Steuerungssoftware. Ein gut konzipierter Pilot-Gefriertrockner ahmt die exakten Wärmeübertragungskoeffizienten (Kv) großer Produktionsanlagen nach. Diese präzise technische Ausrichtung verhindert böse thermische Überraschungen bei abschließenden Validierungsläufen.

Abschluss

Wenn Sie den grundlegenden Unterschied zwischen Tc, Teu und Tg‘ kennen, legen Sie lediglich Ihre Basis fest. Der wahre kommerzielle Wert liegt in der Anwendung dieser genauen thermischen Daten, um Ihre primären Trocknungsphasen intelligent zu optimieren.

Durch umfangreiche Investitionen in entsprechend instrumentierte Geräte im Labormaßstab wird das Risiko eines katastrophalen Ausfalls bei der Ausweitung der kommerziellen Fertigung erheblich verringert. Sie ersetzen Vermutungen durch konkrete thermische Beweise und sorgen so für eine schnelle Kapitalrendite.

Wir empfehlen Ihnen, noch heute Ihre aktuellen Zyklusentwicklungsprotokolle zu prüfen. Fordern Sie eine gründliche Machbarkeitsstudie zur thermischen Charakterisierung Ihrer komplexesten Produkte an. Wenden Sie sich abschließend direkt an einen Geräteingenieur, um vollständig instrumentierte Pilotsysteme zu bewerten, die eine präzise Datenverfolgung ermöglichen.

FAQ

F: Was passiert, wenn die Produkttemperatur während der Primärtrocknung die Kollapstemperatur (Tc) überschreitet?

A: Ein Überschreiten von Tc führt dazu, dass die interstitielle Matrix ihre strukturelle Integrität verliert. Auch wenn es nicht zum vollständigen Schmelzen kommt, zerfällt der Kuchen zu einer dichten Struktur. Dieser Makrokollaps fängt Wasser ein und erhöht die Restfeuchtigkeit drastisch. Die Rekonstitution wird schwierig und es besteht die Gefahr eines starken Wirkstoffabbaus aufgrund der eingeschlossenen Feuchtigkeit und der veränderten Mikroumgebung.

F: Warum kann ich die eutektische Temperatur nicht für meine Proteinformulierung verwenden?

A: Proteine ​​und komplexe Biologika kristallisieren beim Einfrieren normalerweise nicht. Stattdessen bilden sie amorphe, unorganisierte Strukturen, sogenannte Gläser. Da ihnen ein Kristallgitter fehlt, besitzen sie keinen echten eutektischen Schmelzpunkt. Das Zyklusdesign für diese Formulierungen muss sich stattdessen auf die Bestimmung des Glasübergangs (Tg") und der Kollapstemperatur (Tc) stützen.

F: Wie funktioniert eigentlich ein Gefriertrockner mit eutektischem Punkttest?

A: Diese fortschrittlichen Geräte verwenden spezielle elektrische Widerstands- oder Impedanzsonden. Bediener führen diese Sonden zusammen mit herkömmlichen Thermoelementen direkt in das Produktfläschchen ein. Wenn sich die Regaltemperatur ändert, messen die Sonden Änderungen der elektrischen Leitfähigkeit. Eine plötzliche Widerstandsverschiebung erkennt Phasenänderungen in Echtzeit genau und identifiziert genau, wann sich die feste Matrix in eine Flüssigkeit oder Gummi verwandelt.

F: Kann ich meine kritische Temperatur nur mit einem R&D-Gefriertrockner bestimmen?

A: Fortschrittliche Forschungs- und Entwicklungssysteme, die mit prozessanalytischer Technologie ausgestattet sind, bieten hervorragende Näherungen und robuste Testumgebungen. Allerdings sind sie selten der Ausgangspunkt. Für die thermische Charakterisierung von Grundlinien sind in der Regel eigenständige Analyseinstrumente erforderlich. Sie sollten zunächst eine Gefriertrocknungsmikroskopie (FDM) oder eine dynamische Differenzkalorimetrie (DSC) durchführen, um die absoluten thermischen Grenzen zu ermitteln, bevor Sie im Trockner optimieren.
