Grundlagen der Gefriertrocknungszyklusentwicklung für F&E-Teams

Die Umwandlung einer flüssigen Formulierung in ein stabiles lyophilisiertes Produkt ist eine große technische Herausforderung. Es handelt sich nie nur um ein einfaches Laborexperiment. Dabei sind Ihnen strenge physikalische und thermodynamische Grenzen gesetzt. Ineffiziente Zyklen verschwenden teure Fertigungszeit. Zu aggressive Zyklen riskieren einen katastrophalen API-Zusammenbruch. Beide Extreme führen zur Ablehnung der Charge und zum Verlust des Gewinns. Wir bieten F&E-Teams und Verfahrensingenieuren hier einen pragmatischen Rahmen. Sie erfahren, wie Sie diese Kreisläufe effektiv gestalten, bewerten und skalieren. Unser Ziel ist es, Ihnen dabei zu helfen, kostspielige Neugestaltungen in der Spätphase zu vermeiden. Durch die ordnungsgemäße Verwaltung der Gefriertrocknungszyklusentwicklung stellen Sie sicher, dass Sie die Produktqualität mit der kommerziellen Rentabilität in Einklang bringen. Dieser Leitfaden behandelt den kritischen Übergang vom Labortisch zur Produktionshalle.

Key Takeaways

• Legen Sie frühzeitig den Designraum fest: Die thermische Charakterisierung der Formulierung (Tg', Tc) ist eine nicht verhandelbare Voraussetzung vor dem Testen der Ausrüstung.

• Geräteparität ist wichtig: Diskrepanzen zwischen einem F&E-Gefriertrockner und kommerziellen Einheiten (z. B. Wärmeübertragungskoeffizienten) sind die häufigste Ursache für das Scheitern der Hochskalierung.

• Optimieren Sie Wirtschaftlichkeit und Qualität: Ein erfolgreicher Zyklus gleicht kritische Qualitätsmerkmale (CQAs) mit wirtschaftlich vertretbaren Bearbeitungszeiten aus.

Die Geschäftsrealität der Entwicklung von Gefriertrocknungszyklen

Oft spürt man das Spannungsverhältnis zwischen Forschungs- und Entwicklungsgeschwindigkeit und kommerzieller Realisierbarkeit. Laborteams wollen schnell ein stabiles Produkt. Fertigungsteams benötigen einen kurzen, effizienten Zyklus. Ein Zyklus, der im Labor zusätzliche 12 Stunden in Anspruch nimmt, mag trivial erscheinen. Dies bedeutet jedoch, dass in großem Maßstab Produktionskapazitäten in Millionenhöhe verloren gehen. Sie müssen Ihre Erfolgskriterien klar definieren, bevor Sie mit körperlichen Versuchen beginnen.

Der Erfolg hängt von zwei Hauptpfeilern ab. Sie müssen beides sorgfältig bewerten, um die wirtschaftliche Machbarkeit sicherzustellen.

• Produktqualität: Sie benötigen ein elegantes Aussehen der Torte. Das Produkt muss eine geringe Restfeuchte aufweisen. Es erfordert eine schnelle Rekonstitutionsfähigkeit. Am wichtigsten ist, dass Sie die volle API-Wirksamkeit bewahren müssen.

• Prozessökonomie: Sie müssen die Primärtrocknungszeit optimieren. Energieeffizienz spielt eine große Rolle für skalierbaren Erfolg. Ihre endgültigen Zyklusparameter müssen einen minimalen Chargenausschuss gewährleisten.

Es ist gefährlich, sich auf empirische Versuch-und-Irrtum-Methoden zu verlassen. „Wing it“-Engineering basiert auf dem Erraten von Parametern. Dieser Ansatz ignoriert Process Analytical Technology (PAT) und mathematische Modellierung. Das Überspringen einer strengen Modellierung führt zu häufigen Fehlern bei der Skalierung. Sie riskieren die Verschwendung teurer pharmazeutischer Wirkstoffe. Wir empfehlen die Verwendung robuster thermischer Daten, um ein solides Zyklusgerüst aufzubauen.

3 Kernphasen: Festlegung Ihrer Zielparameter

Um einen robusten Prozess zu schaffen, müssen drei verschiedene thermodynamische Phasen beherrscht werden. Im Folgenden erläutern wir die kritischen Mechanismen und häufigen Fallstricke.

1. Einfrieren (Keimbildung und Kristallisation)

Die Abkühlgeschwindigkeit bestimmt direkt die Größe der Eiskristalle. Durch schnelles Abkühlen entstehen viele winzige Eiskristalle. Winzige Kristalle hinterlassen nach der Sublimation sehr enge Poren. Enge Poren schränken den Dampffluss während der Primärtrocknung ein. Durch diese Einschränkung erhöht sich Ihre Gesamtbearbeitungszeit erheblich. Umgekehrt fördert eine langsame Abkühlung die Bildung größerer Eiskristalle. Größere Kristalle schaffen breitere Wege für den Dampfaustritt.

Sie können auch einen Glühschritt anwenden. Beim Glühen wird die Temperatur nach dem ersten Einfrieren leicht erhöht. Dieser Schritt fördert die Verschmelzung kleinerer Kristalle. Die resultierende größere Struktur trocknet viel schneller. Unkontrollierte Nukleation ist nach wie vor eine der wichtigsten Implementierungsrealitäten im Labor. Es führt zu zufälligen Einfriermustern in Ihrer gesamten Charge. Auf diese Zufallsmuster kann man sich nicht verlassen. Sie führen zu unvorhersehbaren Primärtrocknungsraten in der Produktion.

2. Primärtrocknung (Sublimation)

Bei der Primärtrocknung wird Eis durch Sublimation entfernt. Sie müssen die Regaltemperatur (Ts) und den Kammerdruck (Pc) ausgleichen. Ihr Hauptziel ist die sichere Aufrechterhaltung der Produkttemperatur. Es muss unterhalb seiner kritischen Kollapstemperatur (Tc) bleiben. Eine zu hohe Temperatur im Regal führt zur Katastrophe. Die Formulierungsstruktur wird völlig zusammenbrechen. Ein zusammengefallener Kuchen ruiniert das optische Erscheinungsbild. Außerdem wird dadurch die Rekonstitution des Produkts erheblich erschwert.

Andererseits verschwendet ein zu kalter Waschgang Zeit. Längere Zyklen binden wertvolle Produktionsanlagen. Sie müssen den optimalen thermodynamischen Sweet Spot finden. Dies erfordert eine kontinuierliche Überwachung und präzise Druckregelung.

3. Sekundärtrocknung (Desorption)

Die Sekundärtrocknung zielt auf das verbleibende gebundene Wasser ab. Das Eis ist verschwunden, aber die Feuchtigkeit bleibt in der Matrix eingeschlossen. Sie müssen diese Feuchtigkeit entfernen, um strenge Haltbarkeitsspezifikationen einzuhalten. Dies erreichen Sie, indem Sie die Regaltemperatur erhöhen. Sie sorgen außerdem für eine tiefe Vakuumumgebung.

Sie müssen die Hitze jedoch sorgfältig überwachen. Übermäßige Hitze zersetzt empfindliche Wirkstoffe leicht. Viele Ingenieure machen hier einen häufigen Fehler. Sie erhöhen die Temperatur zu aggressiv. Dieser aggressive Ansatz beeinträchtigt die Wirksamkeit des Produkts. Ein langsamer, kontrollierter Temperaturanstieg verhindert thermischen Abbau.

Ausrüstungsbewertung: Abstimmung der Maschine auf den Meilenstein

Sie können das Zyklusdesign nicht von der Hardware trennen, auf der es ausgeführt wird. Die Wahl der richtigen Maschinen bestimmt Ihren zukünftigen Erfolg.

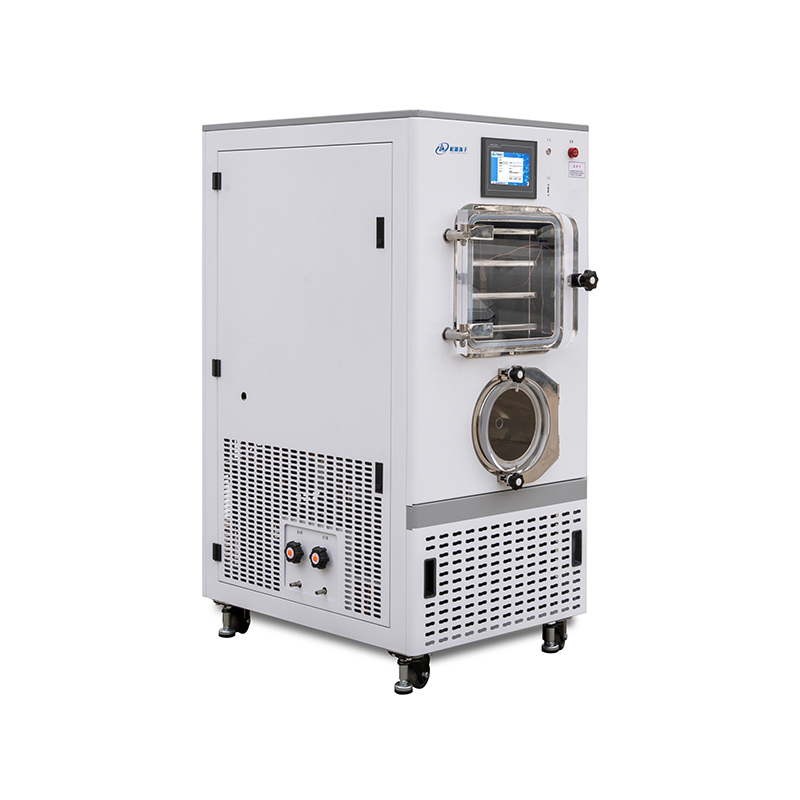

Die Rolle des F&E-Gefriertrockners

Als Ausgangspunkt dient Ihnen Es ist ideal für die erste thermische Charakterisierung. Sie verwenden es zum Testen der Formulierungsrobustheit und zur Grenzkartierung. Sie müssen jedoch eine kritische Einschränkung anerkennen. Tischgeräten fehlt oft die Geometrie, um die industrielle Thermodynamik nachzuahmen. Ihre internen Strahlungsprofile unterscheiden sich drastisch von kommerziellen Systemen. Sie können sich bei endgültigen Scale-up-Daten nicht darauf verlassen. ein spezieller F&E-Gefriertrockner .

Überbrückung dieser Lücke mit einem Pilot-Gefriertrockner

Sie können nicht direkt von der Werkbank zur kommerziellen Fertigung springen. Ein Pilot-Gefriertrockner schließt diese kritische Lücke. Zur Generierung repräsentativer Wärme- und Stofftransportdaten sind Pilotanlagen erforderlich. Schauen Sie sich bei der Bewertung der Optionen die Steuerungssysteme genau an. Die Piloteinheit muss die gleiche Dynamik der Regalflüssigkeitszirkulation bieten wie Produktionsmodelle. Es muss die physischen Einschränkungen Ihrer ultimativen kommerziellen Maschine widerspiegeln.

Bewertung eines Gefriertrockners mit Stopper

Die Verarbeitung von Fläschchen unter Vakuum bringt einzigartige mechanische Komplexität mit sich. Sie müssen einen Gefriertrockner mit Stopperfunktion frühzeitig prüfen. Hier ist mechanisch eine hydraulische oder pneumatische Verstopfung erforderlich. Es versiegelt Fläschchen sicher, bevor sie wieder atmosphärischem Druck ausgesetzt werden. Bewerten Sie die Zuverlässigkeit dieses Mechanismus sorgfältig. Ein unzuverlässiges System führt zu nicht sitzenden Stopfen oder zur Bildung von Partikeln. Diese Probleme stellen bei behördlichen Prüfungen erhebliche Compliance-Risiken dar.

Den Übergang gestalten: Auswahl eines Gefriertrockners für die Prozesserweiterung

Die Verlagerung eines Prozesses auf größere Hardware bringt komplexe physikalische Probleme mit sich. Sie müssen diese Herausforderungen proaktiv angehen.

Der Scale-Up-Mythos

Viele Ingenieure gehen davon aus, dass eine lineare Skalierung von 1:1 möglich ist. Wir müssen transparent sagen, dass dies eine physikalische Unmöglichkeit ist. Die direkte Skalierung von einer Laborumgebung auf kommerzielle Geräte verändert die Thermodynamik vollständig. Unterschiedliche Wandeffekte und interne Strahlungsprofile verändern die Wärmeverteilung. Die Auswahl eines Gefriertrockners für die Prozesserweiterung erfordert einen strengen Datenabgleich und nicht eine einfache Multiplikation.

Kartierung des Wärmeübertragungskoeffizienten (Kv).

Sie müssen den Wärmeübergangskoeffizienten (Kv) Ihrer Ausrüstung abbilden. Vergleichen Sie den Kv der Laborausrüstung mit der kommerziellen Zieleinheit. Sie werden erhebliche Abweichungen bemerken. Gewerbliche Einheiten übertragen die Wärme aufgrund unterschiedlicher Regalmaterialien unterschiedlich. Weisen Sie Ihr Team an, vergleichende Datenmodelle zu verwenden. Dieser evidenzorientierte Ansatz hilft Ihnen, die Solltemperatur-Sollwerte genau einzustellen. Sie können nicht skalenübergreifend dieselben Temperatursollwerte verwenden. Eine präzise Zuordnung verhindert einen unerwarteten Produktzusammenbruch.

Grenzen für gedrosselte Strömung und Stoffübertragung

Durch die Sublimation entstehen große Mengen Wasserdampf. Sie müssen die Dampföffnungsdynamik sorgfältig bewerten. Hohe Sublimationsraten stoßen an die Grenzen des Systems. Die Dampfgeschwindigkeit kann schnell ansteigen. Stellen Sie sicher, dass Ihre Pilotenausrüstung diese maximale Sublimationsrate einem Belastungstest unterziehen kann. Dies muss geschehen, ohne dass die Druckkontrolle verloren geht. Wenn die Dampfgeschwindigkeit die Schallgeschwindigkeit erreicht, kommt es zu einer gedrosselten Strömung. Der Dampfanschluss kann kein größeres Volumen verarbeiten. Dieses Phänomen führt zu plötzlichen Druckspitzen und zum Zusammenbruch des Produkts.

Abschwächung von „Randeffekten“

Strahlungswärme erschwert den Trocknungsprozess erheblich. Kammerwände geben kontinuierlich Strahlungswärme ab. Am Umfang befindliche Fläschchen absorbieren diese zusätzliche Wärme. Sie trocknen viel schneller als Fläschchen in der Mitte. Wir nennen dieses Phänomen den Kanteneffekt. Sie müssen diese ungleichmäßige Wärmeverteilung während der Zyklusentwicklung berücksichtigen. Bei Perimeterfläschchen besteht ein höheres Risiko des Zusammenbruchs. Die mittleren Fläschchen bleiben nach Abschluss des Zyklus möglicherweise noch nicht vollständig getrocknet. Der Einsatz von Strahlenschutzschilden oder Attrappenfläschchen trägt dazu bei, diese Risiken wirksam zu mindern.

Auswahllogik und nächste Schritte für F&E-Manager

F&E-Manager stehen vor schwierigen Entscheidungen zur Ressourcenallokation. Sie müssen entscheiden, wie Sie Ihre Zyklusoptimierung sicher und effizient durchführen.

Kaufen vs. Outsourcen (Inhouse vs. CDMO)

Die Wahl Ihres Entwicklungspfades erfordert strategisches Denken. Sie müssen eine interne Investition gegen eine Partnerschaft mit einem CDMO abwägen. Der Aufbau interner Kapazitäten erfordert erhebliches Kapital und physischen Raum. Allerdings bleiben Ihre proprietären Daten streng intern. Es gibt Ihrem Team vollständige Planungsflexibilität. Die Auslagerung an ein CDMO spart Vorabkapital. Es ermöglicht außerdem den sofortigen Zugriff auf erfahrenes Personal. Ihre Wahl hängt stark von Ihrem Pipelinevolumen ab. Großvolumige Pipelines rechtfertigen in der Regel Eigeninvestitionen. Sporadische Entwicklungsprojekte passen oft besser zum CDMO-Modell.

Checkliste zur Lieferantenbewertung

Wenn Sie Geräte kaufen, bewerten Sie die Anbieter sorgfältig. Wir empfehlen eine strukturierte Vorgehensweise. Sie benötigen ein System, das auf langfristigen kommerziellen Erfolg ausgelegt ist.

Lieferantenbewertungsmatrix

Umsetzbarer nächster Schritt

Überprüfen Sie Ihre aktuellen thermischen Daten Ihrer Formulierung sofort. Tun Sie dies, bevor Sie eine Ausrüstungs-RFP ausstellen. Sie können die richtige Hardware nicht kaufen, ohne die physikalischen Grenzen Ihrer Formulierung zu kennen. Sichern Sie sich zunächst zuverlässige Tg"- und Tc-Daten. Diese Vorarbeit erspart monatelanges frustrierendes Ausprobieren.

Abschluss

Die Entwicklung eines robusten Lyophilisierungsprozesses erfordert ein striktes Risikomanagement. Es beruht ausschließlich auf thermodynamischer Mathematik, nicht auf Vermutungen. Sie müssen die physikalischen Grenzen Ihrer Formulierung respektieren. Eine Beschleunigung des Prozesses garantiert später teure Ausfälle. Nehmen Sie sich die Zeit, Ihre thermischen Parameter richtig zu charakterisieren. Ordnen Sie Ihre Ausrüstung sorgfältig zu, um die Dynamik der internen Wärmeübertragung zu verstehen.

Die Entscheidungen, die Sie in den frühen F&E- und Pilotphasen treffen, sind von enormer Bedeutung. Sie bestimmen direkt die endgültige Rentabilität Ihres vermarkteten Arzneimittels. Kleine Ineffizienzen vervielfachen sich im großen Maßstab schnell. Stellen Sie sicher, dass Ihre Hardware perfekt zu Ihren geplanten Meilensteinen passt.

Ergreifen Sie noch heute Maßnahmen, um die Zukunft Ihrer Fertigung zu sichern. Wenden Sie sich an Spezialisten für Verfahrenstechnik, um Ihre aktuellen Parameter zu überprüfen. Alternativ können Sie eine technische Demo skalierbarer Pilotsysteme anfordern. Dadurch wird sichergestellt, dass Ihre nächste kommerzielle Charge einwandfrei läuft.

FAQ

F: Wie lange dauert die Entwicklung eines Standard-Gefriertrocknungszyklus?

A: Ein Standardentwicklungsprozess dauert normalerweise mehrere Wochen bis einige Monate. Der genaue Zeitrahmen hängt stark von der Komplexität der Formulierung und der PAT-Nutzung ab. Einfache wässrige Lösungen erfordern möglicherweise nur wenige iterative Durchläufe. Hochkonzentrierte biologische Formulierungen erfordern eine umfassende thermische Charakterisierung und Grenzwertprüfung. Der Einsatz fortschrittlicher Analysetools kann diesen Zeitrahmen erheblich verkürzen.

F: Warum schlägt ein Zyklus, der in einem F&E-Gefriertrockner funktioniert, in der Produktion fehl?

A: Scale-up-Fehler sind in der Regel auf thermodynamische Unterschiede zwischen Maschinen zurückzuführen. Die Hauptursache hierfür sind Abweichungen bei den Wärmeübergangskoeffizienten (Kv). Gewerbliche Einheiten weisen aufgrund der Strahlungswärme der Kammerwände auch unterschiedliche Randeffekte auf. Darüber hinaus erzeugen größere Chargen einen höheren Dampfströmungswiderstand, was zu unerwarteter Drosselung des Durchflusses und Verlust der Druckkontrolle führt.

F: Ist für die Massenverarbeitung ein Gefriertrockner mit Stopfen erforderlich?

A: Nein, für die Verarbeitung von Massenschalen ist im Allgemeinen kein Stopfen erforderlich. Für die Verarbeitung von Wirkstoffen auf Fläschchenbasis sind Verschlussmechanismen mechanisch erforderlich. Sie sorgen dafür, dass die Fläschchen unter Vakuum sicher verschlossen werden, bevor in der Kammer wieder Atmosphärendruck herrscht. Bei der Massenverarbeitung sind offene Schalen erforderlich, wodurch hydraulische oder pneumatische Verschlusssysteme für den jeweiligen Arbeitsablauf überflüssig werden.

F: Welche Daten werden für einen erfolgreichen Technologietransfer benötigt?

A: Für eine erfolgreiche Übertragung sind umfassende und gut dokumentierte Daten erforderlich. Zu den kritischen Ergebnissen gehören genaue Produktwiderstandskurven und Kv-Zuordnung der Quellenausrüstung. Sie benötigen außerdem genaue kritische Temperaturgrenzen (Tg" und Tc) für die Formulierung. Schließlich wird durch die Festlegung der Raumgrenzen für die Gerätekonstruktion sichergestellt, dass die Zielmaschine die vorgeschriebenen Sublimationsraten bewältigen kann.
