So wählen Sie den richtigen Regalbereich für einen Gefriertrockner aus

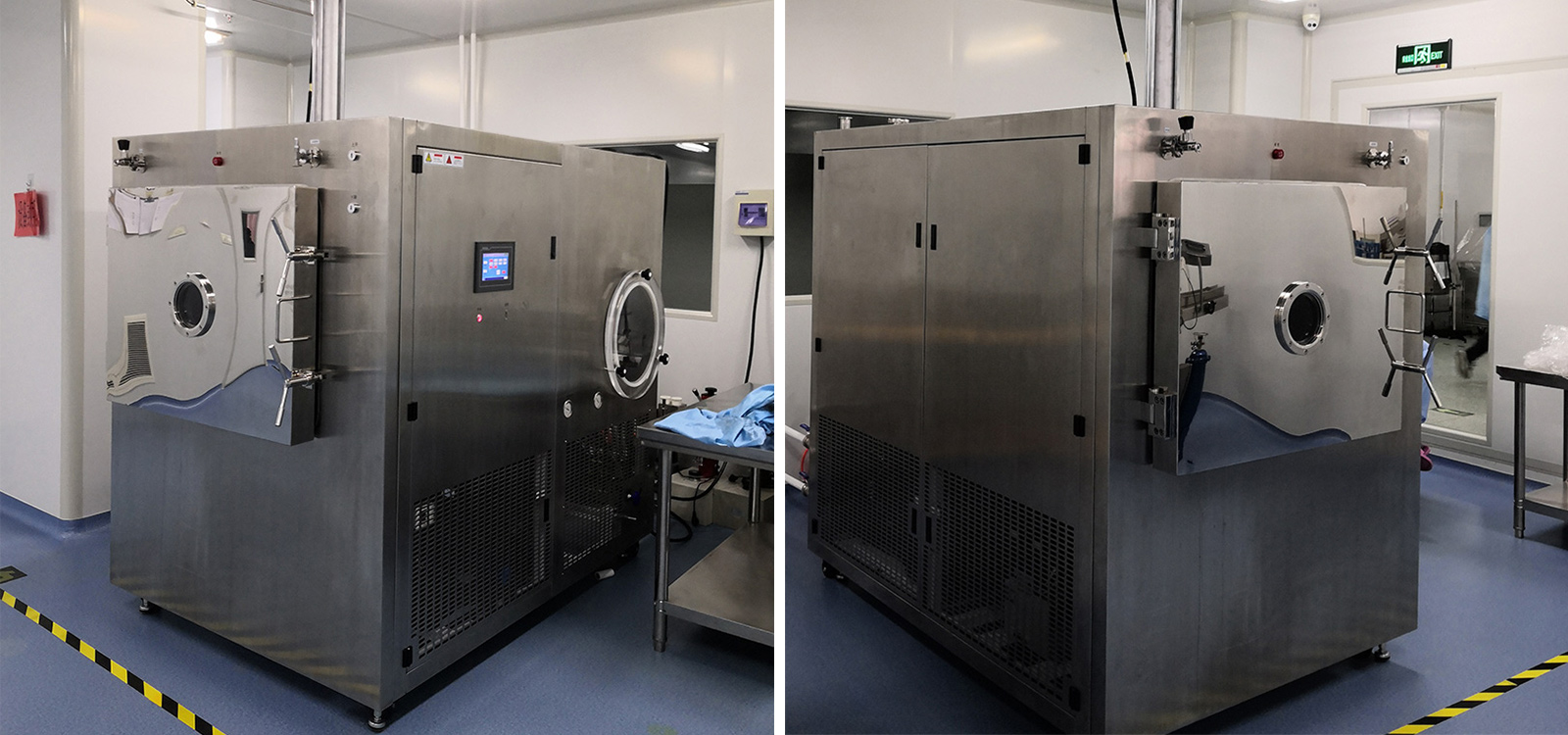

Die Auswahl der richtigen Regalfläche ist die wichtigste Entscheidung bei der Auswahl von Gefriertrocknungsgeräten. Wenn Sie überschätzen, verschwenden Sie Kapital und wertvolle Laborfläche. Unterschätzen Sie, und es kommt zu schwerwiegenden Engpässen beim Verarbeitungsdurchsatz. Ganz gleich, ob Sie Laborprotokolle erweitern oder die Pilotproduktion standardisieren, die Regalfläche bestimmt mehr als nur die physische Kapazität. Es bestimmt aktiv, wie effizient der Sublimationsprozess abläuft. Die Wärmeübertragung beruht auf physischem Kontakt. Begrenzter Regalplatz erfordert tiefere Produktschüttungen, was die Zykluszeiten erheblich verlängert und das Risiko von Chargenfehlern mit sich bringt. Dieser Leitfaden bietet einen evidenzbasierten Rahmen zur Bewertung Ihrer tatsächlichen betrieblichen Anforderungen. Wir erforschen, wie sich der benötigte Regalplatz auf der Grundlage der Thermodynamik genau berechnen lässt. Sie lernen außerdem, die Größe für bestimmte Behälter zu bestimmen und die physischen Einschränkungen bei der Integration neuer Geräte in die Infrastruktur Ihrer Einrichtung zu bewältigen.

Key Takeaways

• Die Regalfläche bestimmt direkt Ihre maximale Chargengröße und beeinflusst die Zykluszeiten basierend auf der Wärmeübertragungsdynamik.

• Für eine genaue Berechnung der Gefriertrocknerkapazität müssen sowohl die physische Stellfläche Ihrer Behälter als auch die maximale Eiskondensationskapazität des Systems berücksichtigt werden.

• Die Kapazität der Gefriertrocknerfläschchen wird nicht nur durch die horizontalen Regalabmessungen begrenzt, sondern auch durch den vertikalen Abstand und die Anforderungen an den Stoppermechanismus.

• Bei der praktischen Umsetzung müssen sekundäre Anforderungen an den Platzbedarf berücksichtigt werden, einschließlich Vakuumpumpen, Hochleistungswagen/-bänke und thermischer Abstand.

Das Geschäftsproblem: Warum die Regalfläche Ihr primäres Durchsatzlimit darstellt

Die Regalfläche geht über eine einfache physische Dimension hinaus. Sie stellt die Funktionsgrenze Ihrer Wärmeübertragungsfläche dar. Bei der Lyophilisierung bestimmt die Kontaktfläche die Effizienz. Die Wärme gelangt vom temperaturgesteuerten Regal direkt in Ihr Produkt. Wenn die Regalfläche für das erforderliche Volumen zu klein ist, gießen die Bediener zum Ausgleich meist dickere Produktschichten ein. Dieser Ansatz unterbricht den Gefriertrocknungsprozess grundlegend.

Dickere Schichten verlängern die Primärtrocknungszeiten exponentiell. Die Sublimation erfolgt an der Eisgrenzfläche im Produkt. Wenn die oberste Schicht trocknet, bildet sie eine poröse Matrix. Um zu entweichen, muss der Dampf durch diese getrocknete Matrix wandern. Tiefere Güsse erhöhen den Dampfwiderstand, schließen Feuchtigkeit ein und erhöhen die Produkttemperatur vorzeitig. Selbst ein besonders leistungsstarker Kondensator kann die schlechte Wärmeübertragung auf Regalebene nicht ausgleichen. Der Sublimationsengpass entsteht immer innerhalb des Produktbehälters.

Facility Manager sind mit erheblichen Umsetzungsrisiken konfrontiert, wenn sie Regalanforderungen falsch einschätzen. Eine falsche Größe verursacht hohe Betriebskosten.

• Unterdimensionierung: Kleine Regale zwingen die Bediener dazu, kontinuierliche Chargen hintereinander zu verarbeiten. Sie erhöhen den Arbeitsaufwand dramatisch. Außerdem beschleunigen Sie den Maschinenverschleiß und riskieren einen frühen Ausfall des Kompressors.

• Überdimensionierung: Massive Regale verursachen unterschiedliche Probleme. Sie führen ineffiziente Kreisläufe durch und verschwenden Energie und Stickstoff. Sie verbrauchen unberechtigterweise übermäßig viel Reinraum- oder Laborfläche. Die Vorabkosten steigen unnötig.

Berechnung der Gefriertrocknerkapazität: Das Grundgerüst

Bewerten Sie die mathematische Planung, anstatt sich auf generische Mengenangaben zu verlassen. Hersteller geben häufig das Gesamtkammervolumen an. Die tatsächliche Kapazität hängt stark von der Produktgeometrie und der Thermodynamik ab. Eine strenge Berechnung der Gefriertrocknerkapazität schützt sowohl Ihr Produkt als auch Ihre Hardware.

Massenverarbeitung (Trays/Slurries)

Schüttgüter erfordern ein strenges Tiefenmanagement. Verwenden Sie eine zuverlässige Formel: Gesamtvolumen = Regalfläche × optimale Produkttiefe. Wir empfehlen dringend, die Produkttiefe zwischen 10 mm und 15 mm zu halten. Dieser Bereich gewährleistet eine effiziente Sublimation und einen kontrollierbaren Dampffluss.

Das Überschreiten der optimalen Tiefe erzeugt einen hohen Dampfwiderstand. Es besteht die Gefahr eines Rückschmelzens, wodurch die Lebensfähigkeit des Produkts vollständig zerstört wird. Die unteren Teile des Tabletts bleiben gefroren, während die oberen Teile zusammenfallen. Sie müssen die Volumenanforderungen mit der Realität der Verdunstungsrate in Einklang bringen. Die Verteilung des gleichen Volumens auf eine größere Regalfläche führt immer zu einem schnelleren und sichereren Zyklus.

Kondensatorkapazität vs. Regalfläche

Sorgen Sie für ein präzises Systemgleichgewicht. Das Gesamtfeuchtigkeitsvolumen auf den Regalen darf niemals 80 % der vom Hersteller angegebenen maximalen Eiskondensatorkapazität überschreiten. Dieses Verhältnis bietet eine entscheidende Bewertungslinse bei der Beschaffung.

Diese 80 %-Regel bietet eine verbindliche Sicherheitsmarge. Es verhindert den Feuchtigkeitsbypass vollständig. Wenn der Kondensator überlastet ist, bildet sich Eis und blockiert den Dampfstrom. Nicht kondensierter Dampf gelangt dann direkt in die Vakuumpumpe. Ölverschmutzung zerstört Vakuumpumpen schnell. Das Abwägen der Regalkapazität mit den Kondensatorgrenzen schützt Ihre Kapitalinvestition.

Bestimmung der Kapazität von Gefriertrocknerfläschchen für Laborabläufe

Laborabläufe erfordern eine spezifische Maßplanung. Gutachter, die einen F&E-Gefriertrockner für pharmazeutische, biotechnologische oder standardisierte Tests in Betracht ziehen, stehen vor besonderen Einschränkungen. Fläschchen führen im Vergleich zu flachen Tabletts zu geometrischen Ineffizienzen.

Die Fläschchen-Mathematik (horizontale Einschränkungen)

Nutzfläche genau berechnen. Sie können die Regalfläche nicht einfach durch die Grundfläche des Fläschchens teilen. Zusammengepackt hinterlassen Zylinder leere Lücken. Verwenden Sie diese Berechnungsmethode: Nutzbare Regalbreite × nutzbare Regaltiefe ÷ (Außendurchmesser des Fläschchens + 1 mm Toleranz im Quadrat).

Sie müssen auch den „Kanteneffekt“ berücksichtigen. Fläschchen am äußersten Rand trocknen aufgrund der Strahlungswärme von den Kammerwänden viel schneller. Kritische F&E-Protokolle hinterlassen oft einen leeren Pufferrand. Dieser Puffer reduziert die praktische Kapazität der Gefriertrocknerfläschchen um 5 bis 10 %. Das Ignorieren dieses Puffers garantiert inkonsistente Feuchtigkeitswerte in Ihrer gesamten Charge.

1. Messen Sie die genauen Innenmaße Ihrer nutzbaren Regalfläche.

2. Messen Sie den Außendurchmesser Ihres Fläschchens mit digitalen Messschiebern.

3. Fügen Sie eine Toleranz von 1 mm zum Außendurchmesser hinzu, um Spielraum für die Handhabung zu schaffen.

4. Quadrieren Sie die Gesamtgröße des Fläschchens, um den Platzbedarf der Gitterpackung zu berücksichtigen.

5. Teilen Sie die Regalfläche durch die quadratische Fläschchenabmessung.

6. Ziehen Sie 10 % ab, um die Strahlungswärmepufferzone zu berücksichtigen.

Vertikaler Freiraum und Stopper

Bei zu geringem Regalabstand wird die horizontale Regalfläche unbrauchbar. Der Regalabstand bezeichnet den vertikalen Abstand zwischen gestapelten Regalen. Sie müssen die Höhe des Fläschchens plus den teilweise eingeführten Stopfen berücksichtigen.

Stoppermechanismen erfordern zusätzlichen vertikalen Bewegungsraum. Wenn der Zyklus endet, drücken hydraulische oder pneumatische Stößel die Regale zusammen. Die Einlegeböden drücken die Stopfen unter Vakuum vollständig in die Fläschchen. Überprüfen Sie immer den einstellbaren Regalabstand, wenn Sie in verschiedenen Projekten mehrere Fläschchengrößen verwenden. Regale mit festem Abstand schränken die zukünftige Protokollentwicklung erheblich ein.

Physischer Fußabdruck und Realitäten der Laborintegration

Die Modernisierung der Regalfläche wirkt sich stark auf die Betriebsbereitschaft der Anlage aus. Berücksichtigen Sie diese Umwelteinschränkungen frühzeitig in Ihrem Beschaffungsprozess. Eine größere Regalkapazität erfordert eine stärkere unterstützende Infrastruktur.

Gewichts- und Stützinfrastruktur

Geräte mit hoher Regalfläche haben ein außergewöhnliches Gewicht. Dicke Edelstahlkammern, Hochleistungskompressoren und Thermoflüssigkeitspumpen sorgen für enormes Volumen. Tisch- oder Pilotsysteme benötigen eine strukturelle Unterstützung, die weit über die üblichen Laborgrenzen hinausgeht.

Verwenden Sie tragfähige Wagen oder verstärkte Edelstahltische. Standard-Labortische leiden während intensiver Kompressorzyklen häufig unter Wackelproblemen. Durch Vibrationen werden empfindliche flüssige Formulierungen zerstört, bevor sie vollständig gefrieren. Bewerten Sie Ihre Bodenbelastungsgrenzen, wenn Sie auf ein Pilotgerät mit mehreren Regalen umsteigen.

Wärmeleistung und Belüftung

Größere Regale erfordern größere Kompressoren zum Kühlen und Heizen. Der thermodynamische Austausch erzeugt eine erhebliche Wärmeabgabe. Planen Sie eine ausreichende HVAC-Kapazität ein, um die erhöhte BTU-Leistung zu bewältigen.

Wenn der Raum überhitzt, lässt die Leistung des Gefriertrockners schnell nach. Kondensatoren haben Schwierigkeiten, in heißen Umgebungen extrem niedrige Temperaturen aufrechtzuerhalten. Warme Umgebungsluft verhindert, dass das Kältemittel effektiv Wärme abgibt. Für einen konsistenten Chargenerfolg sind ordnungsgemäße Belüftungsfreiräume rund um das Gehäuse unerlässlich.

Platzierung der Vakuumpumpe

Größere Kammern erfordern natürlich Vakuumpumpen mit höherem CFM. Das schnelle Evakuieren einer riesigen Kammer erfordert eine erhebliche Volumenverdrängung. Diese Industriepumpen erfordern eine zusätzliche Stellfläche.

Planen Sie sofort die Ableitung von Ölnebelabgasen ein. Ölgedichtete Drehschieberpumpen geben während der ersten Abpumpphase mikroskopisch kleine Öldämpfe ab. Sie müssen diese Abluft in einen Abzug oder eine externe Entlüftung leiten. Implementieren Sie außerdem Strategien zur Lärmminderung. Hochleistungspumpen erzeugen ständig Drohnenlärm und stören die ruhige Laborumgebung.

Auswahllogik: Auswahl des richtigen Maßstabs für Ihre Roadmap

Passen Sie Ihre aktuellen räumlichen Einschränkungen direkt an Ihre zukünftigen Wachstumserwartungen an. Bei der Auswahl einer Einheitenkategorie muss das Budget gegen den erforderlichen Durchsatz abgewogen werden.

Tischgerät vs. Pilotgerät vs. Kleinproduktion

Informieren Sie sich über die strengen Einschränkungen der einzelnen Gerätestufen, bevor Sie Angebote anfordern.

• Tischsysteme (typischerweise <0,2 m²): Am besten geeignet für Konzeptnachweise im Frühstadium. Sie haben eine stark eingeschränkte Fläschchenkapazität. Ihnen fehlen in der Regel robuste Stoppmechanismen. Nutzen Sie sie für grundlegende Machbarkeitsstudien.

• Pilot- und F&E-Systeme (0,2 bis 1,0 m²): Der ideale Ort für die Protokollentwicklung und Scale-up-Kartierung. Sie ermöglichen statistisch signifikante Chargentests. Sie bieten eine präzise Regaltemperaturregelung, die Produktionseinheiten widerspiegelt.

• Produktionssysteme (>1,0 m²): Standgeräte, die ausschließlich für die kommerzielle Produktion gebaut wurden. Sie erfordern spezielle Reinräume, Versorgungsleitungen mit festen Leitungen und enorme Kapitalinvestitionen.

Nächster Schritt

Überprüfen Sie noch heute die genauen Behälterabmessungen Ihres Labors. Messen Sie die Tablettgrößen und den Außendurchmesser der Fläschchen sorgfältig ab. Zeichnen Sie eine standardmäßige „maximal erforderliche Charge“ auf Papier auf. Berechnen Sie die erforderliche Quadratmeterzahl mit den oben genannten Formeln. Fordern Sie Angebote von Herstellern erst nach Festlegung dieser mathematischen Basis an.

Abschluss

Die Dimensionierung eines Gefriertrocknungssystems erfordert ein Gleichgewicht zwischen Thermodynamik, physikalischer Geometrie und verfügbarem Anlagenraum. Orientieren Sie sich bei Ihrer Beschaffung ausschließlich an mathematischen Modellen und nicht an theoretischen Ausrüstungsgrenzen. Priorisieren Sie präzise Tablett- und Fläschchenabmessungen, bevor Sie Hardware auswählen. Überprüfen Sie die Versorgungsinfrastruktur, insbesondere die HVAC-Kühlkapazität und die Gewichtsgrenzen der Werkbank, lange vor der Lieferung. Schließlich wenden Sie sich mit konkreten Zahlen an die Geräteanbieter, die Ihre benötigte Regalfläche rechtfertigen, um sicherzustellen, dass Ihre Investition perfekt zu Ihren Durchsatzzielen passt.

FAQ

F: Kann ich meine Tabletts einfach tiefer füllen, wenn mir der Platz im Regal ausgeht?

A: Nein. Wenn die Schalen tiefer gefüllt werden, entsteht eine dicke Produktmatrix, die dem Dampfstrom entgegenwirkt. Dieser Vorgang verlängert die Primärtrocknungszeiten exponentiell und bindet Feuchtigkeit. Die eingeschränkte Sublimation führt oft zum Rückschmelzen des Produkts oder zum vollständigen Zusammenbruch der Struktur, wodurch Ihre gesamte Charge ruiniert wird.

F: Bedeutet eine größere Ablagefläche schnellere Trocknungszeiten?

A: Eine größere Regalfläche ermöglicht die gleichzeitige Verarbeitung größerer Chargen, beschleunigt jedoch nicht die inhärente Trocknungszeit. Die Sublimationsgeschwindigkeit hängt von der Produktdicke, der Regaltemperatur und der Vakuumtiefe ab. Die Verteilung eines festen Produktvolumens über eine größere Fläche verringert jedoch die Dicke und beschleunigt so den Zyklus.

F: Wie viel Pufferplatz sollte ich für die Kapazität der Gefriertrocknerfläschchen berechnen?

A: Wir empfehlen, 5 % bis 10 % von der theoretischen maximalen Fläschchenzahl abzuziehen. Dieser Abzug erklärt die mangelhafte manuelle Verpackung, den notwendigen Freiraum für die Handhabung und den kritischen Kanteneffektpuffer, der erforderlich ist, um ungleichmäßiges Trocknen in der Nähe der Strahlungskammerwände zu verhindern.
