Pilot-Gefriertrockner vs. Produktions-Gefriertrockner: So planen Sie eine reibungslose Skalierung

Der Übergang von Forschung und Entwicklung zur kommerziellen Fertigung ist selten eine einfache mathematische Gleichung. Sie können nicht einfach die Chargengrößen vervielfachen und identische Ergebnisse erwarten. Ein in einer kleinen Testeinheit optimiertes Rezept verhält sich aufgrund thermodynamischer Verschiebungen im Maßstab oft anders. Diese physikalischen Veränderungen führen häufig zu zusammengefallenen Kuchen, verändertem Feuchtigkeitsgehalt oder deutlich verlängerten Zykluszeiten.

Der vorzeitige Kauf kommerzieller Geräte ohne konsequente Strategie hat massive Konsequenzen. Es besteht die Gefahr einer schwerwiegenden Fehlallokation von Kapital, kostspieliger Compliance-Verstöße und völlig verlorener Produktchargen. Sie müssen verstehen, wie sich physikalische Variablen verschieben, wenn Sie in größere Kammern wechseln.

In diesem Leitfaden werden die technischen, anlagentechnischen und betrieblichen Gegebenheiten beim Übergang vom Pilotprojekt zur Produktion aufgeschlüsselt. Sie erfahren, wie Sie Zyklusparameter abbilden und kritische Anlagenbeschränkungen identifizieren. Wir bieten einen überprüfbaren Rahmen, um einen risikomindernden, nahtlosen Betriebsübergang sicherzustellen.

Key Takeaways

• Die Skalierung von einem Pilot-Gefriertrockner zu einem Produktions-Gefriertrockner erfordert die Berücksichtigung von Änderungen in der Wärmeübertragung, der Dampfströmungsdynamik und „Randeffekten“.

• Eine erfolgreiche Erweiterung eines Gefriertrockners basiert auf empirischen Pilotdaten, um die Zyklusparameter abzubilden, und nicht nur auf der Anpassung der Regalfläche.

• Produktionsanlagen führen zu einem exponentiellen Anstieg der Versorgungsanforderungen, des Platzbedarfs und der strengen cGMP-Validierungsanforderungen (FAT/SAT).

• Bei der Modellierung der Gesamtbetriebskosten (Total Cost of Ownership, TCO) müssen neben den anfänglichen Investitionsausgaben auch der Verbrauch an Versorgungsunternehmen, Wartungsausfallzeiten und die Automatisierungsinfrastruktur berücksichtigt werden.

Kernmerkmale: Definieren von Pilot- und Produktionsumgebungen

Ihr erster Schritt besteht darin, die grundlegenden Unterschiede zwischen Tests im kleinen Maßstab und der Fertigung im großen Maßstab zu verstehen. Ingenieure entwerfen diese beiden Umgebungen für völlig unterschiedliche Ziele. Sie können sie nicht anhand derselben Leistungsmetriken bewerten.

Eigenschaften des Pilot-Gefriertrockners

Ein Pilot-Gefriertrockner dient in erster Linie als Analysegerät. Seine Hauptaufgabe besteht in der Rezeptentwicklung, der Zyklusoptimierung und der Herstellung klinischer Studien. Sie werden es auch für die Kleinserienproduktion verwenden.

Bei der Entwicklung dieser Geräte legen die Hersteller großen Wert auf eine hohe Instrumentierung und maximale Flexibilität. Sie verfügen typischerweise über Acryltüren oder große Sichtfenster. Diese Probensichtbarkeit ermöglicht es Wissenschaftlern, die Eisfront während der Sublimation visuell zu überwachen. Ingenieure statten sie mit präzisen Parametersteuerungen aus, um die Sublimationskurve genau abzubilden. Sie nutzen zahlreiche Thermoelemente, um Schwankungen der Produkttemperatur kontinuierlich zu verfolgen.

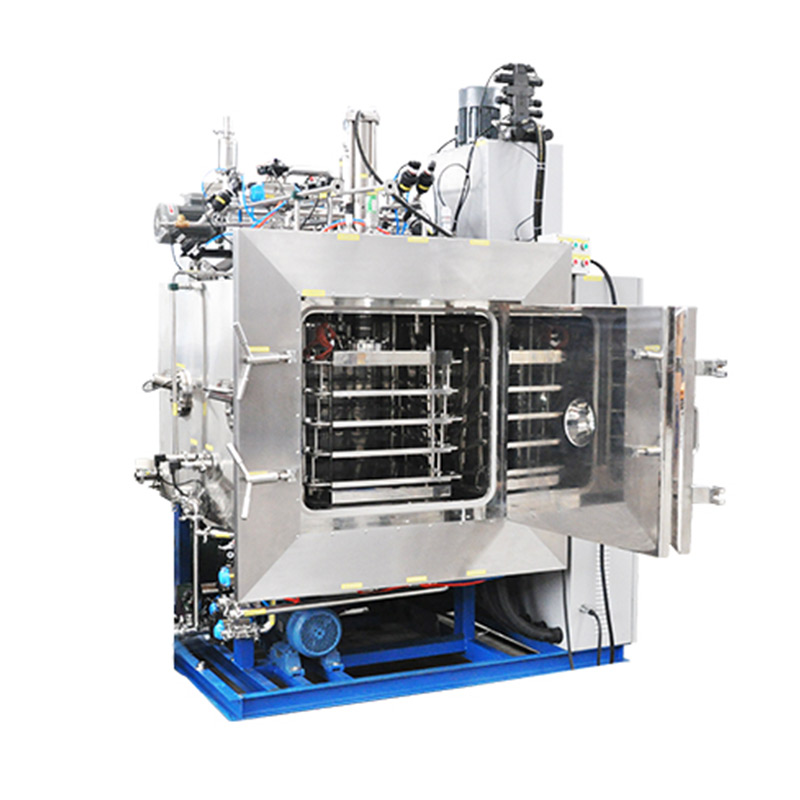

Eigenschaften des Produktionsgefriertrockners

Ein Produktions-Gefriertrockner dient dazu, Umsatz durch Volumen zu generieren. Seine Hauptaufgabe ist die kommerzielle Fertigung mit hohem Durchsatz. Es muss Charge für Charge wiederholbare, validierte Ergebnisse liefern.

Der Designschwerpunkt verlagert sich völlig weg von der Sichtbarkeit hin zu Effizienz und Sterilität. Ingenieure legen Wert auf maximale Regalfläche. Sie integrieren automatisierte Lade- und Entladesysteme (ALUS), um menschliche Eingriffe zu minimieren. Diese Industrieanlagen umfassen Clean-in-Place- (CIP) und Sterilize-in-Place-Systeme (SIP). Sie verfügen außerdem über eine robuste mechanische Redundanz. Wenn ein Primärkompressor ausfällt, muss sofort ein Backup eingreifen, um einen katastrophalen Chargenverlust zu verhindern.

Die Conversion-Lücke

Viele Unternehmen glauben fälschlicherweise, sie könnten einfach eine größere Maschine kaufen und genau den gleichen Zyklus durchführen. Durch diese Annahme entsteht die „Umwandlungslücke“. Die physikalische Umgebung einer großen Edelstahlkammer verändert grundlegend die Art und Weise, wie das Produkt gefriert und trocknet. Eine größere Kammer verändert das Strahlungswärmeprofil. Es verändert den Dampfströmungswiderstand. Es verändert auch die Strukturgefriermechanik des Produkts selbst. Sie müssen diese Lücke durch kalkulierte technische Anpassungen schließen.

Vergleichstabelle der Geräteumgebung

Die Thermodynamik der Gefriertrockner-Skalierung

Die Thermodynamik bestimmt den Erfolg Ihres Endprodukts. Wenn Sie die Chargengröße ändern, ändern sich zwangsläufig die physikalischen Kräfte, die auf Ihre Fläschchen wirken.

Wärmeübertragung und Kanteneffekte

Die Wärmeübertragungsmechanismen ändern sich dramatisch, wenn die Kammergröße zunimmt. In einer kleinen Einheit wirkt sich die Strahlungswärme der Acryltür und der Kammerwände stark auf die am Umfang positionierten Fläschchen aus. Wir nennen dies den „Randeffekt“. Diese Randfläschchen erhalten mehr Energie und trocknen viel schneller als Fläschchen in der Mitte.

In einer riesigen kommerziellen Kammer sinkt das Verhältnis von Randfläschchen zu Mittelfläschchen drastisch. Der überwiegende Teil des Produkts befindet sich in der dichten Mitte der Regalanordnung. Sie erhalten nahezu keine Strahlungswärme von den Wänden. Diese Diskrepanz bedeutet, dass ein erfolgreicher 24-Stunden-Pilotzyklus im Produktionsmaßstab versehentlich 36 Stunden oder mehr erfordern könnte. Wenn Sie dies während der nicht erwarten Erweiterung eines Gefriertrockners , werden Ihre Mittelfläschchen übermäßig viel Feuchtigkeit zurückhalten und zusammenbrechen.

Risiken von Dampfströmung und verstopfter Strömung

Sie müssen sich auch maßstabsgetreu mit der Physik der Sublimation befassen. Bei der Primärtrocknung wird Eis direkt zu Gas. Eine Gewerbeeinheit erzeugt eine enorme Menge Wasserdampf. Dieser Dampf muss von der Hauptkammer zum Kondensator gelangen.

Dadurch entsteht ein ernstes Risiko, das als „drosselter Fluss“ bekannt ist. Wenn die Sublimationsrate die volumetrische Kapazität des Absperrventils oder der Dampföffnung übersteigt, erreicht der Dampf eine Geschwindigkeit von Mach 1. Bei dieser Geschwindigkeit kann das Rohr physikalisch kein Gas mehr durchlassen. In der Produktkammer baut sich schnell ein Druck auf. Dieser Engpass blockiert den Trocknungsprozess, erhöht die Produkttemperatur und beeinträchtigt die Chargenintegrität. Um dies zu verhindern, müssen Ingenieure die Durchmesser der Dampföffnungen genau berechnen.

Variationen der Gefriergeschwindigkeit

Auch die Gefrierdynamik verschiebt sich. Kleine Maschinen erreichen oft ein schnelles und gleichmäßiges Gefrieren. Kleine Regale kühlen schnell ab. Im Gegensatz dazu stellt ein voll beladener kommerzieller Lyophilisator eine enorme thermische Belastung dar. Der Abkühlvorgang ist langsamer und manchmal über die verschiedenen Regalebenen hinweg ungleichmäßig.

Dadurch verändert sich die Eiskristallstruktur. Bei langsamerem Gefrieren entstehen im Allgemeinen größere Eiskristalle. Größere Kristalle hinterlassen beim Sublimieren größere Poren, was die Primärtrocknung tatsächlich beschleunigt. Allerdings führt ungleichmäßiges Einfrieren dazu, dass einige Fläschchen schneller trocknen als andere. Sie müssen diese Schwankungen abbilden, um eine gleichmäßige Restfeuchte über die gesamte Charge hinweg sicherzustellen.

Anlagen-, Versorgungs- und Betriebsrealitäten

Der Übergang zum kommerziellen Maßstab ist nicht nur eine Aufrüstung der Ausrüstung. Es erfordert eine umfassende Sanierung der Anlage. Ihre Infrastruktur muss massive neue Anforderungen unterstützen.

Stellfläche und strukturelle Belastung

Gewerbliche Einheiten erfordern eine erhebliche Anlagenverstärkung. Sie sind unglaublich schwer. Sie müssen die Bodentragfähigkeiten sorgfältig berechnen. Darüber hinaus werden Sie von einer eigenständigen Einheit zu einem System mit geteilter Architektur übergehen.

Bei einem Design mit geteilter Architektur befindet sich nur die Sterilproduktkammer im Reinraum. Der riesige Kondensator, die Kühlgestelle und Vakuumpumpen befinden sich in einem angrenzenden Technikraum. Dieser Aufbau spart teure Reinraumfläche. Allerdings sind hierfür komplexe Wanddurchdringungen und spezielle Dichtungsflansche erforderlich.

Versorgungsanforderungen

Bereiten Sie sich auf einen exponentiellen Anstieg der Versorgungsanforderungen vor. Kleine Geräte werden oft an Standard-Laborsteckdosen angeschlossen. Kommerzielle Systeme erfordern eine schwere industrielle Infrastruktur.

• Elektrischer Strom: Sie benötigen einen speziellen dreiphasigen Industriestrom, um riesige Kompressoren und Vakuumpumpen anzutreiben.

• Kühlinfrastruktur: Die Kühlsysteme geben große Mengen an Wärme ab. Sie müssen leistungsstarke Kältemaschinen oder externe Kühltürme installieren.

• Druckluft: Pneumatikventile und automatisierte Mechanismen erfordern saubere, trockene Druckluft.

• Sauberer Dampf: Wenn Sie SIP-Prozesse nutzen, benötigen Sie einen speziellen Reindampferzeuger, um die Kammer zwischen den Chargen zu sterilisieren.

Automatisierung und Arbeitsreduzierung

Die betrieblichen Realitäten ändern sich mit zunehmendem Volumen. Bewerten Sie den Übergang von der manuellen Beladung zur automatisierten Handhabung von Fläschchen und Tabletts. In jedem Reinraum stellt das menschliche Bedienpersonal das größte Kontaminationsrisiko dar.

Die Implementierung von ALUS ist mit höheren Vorabkosten verbunden. Es reduziert jedoch das Kontaminationsrisiko drastisch. Es reduziert auch Ihre Abhängigkeit von hochqualifizierter Handarbeit. Im Laufe der Zeit stellen weniger Ausschusschargen und niedrigere Arbeitskosten einen wirkungsvollen Ausgleich zu den anfänglichen Investitionsausgaben dar.

Compliance, Validierung und Datenintegrität

Aufsichtsbehörden prüfen die kommerzielle Fertigung viel strenger als F&E-Aktivitäten. Ihre Ausrüstung und Software müssen strenge Compliance-Standards erfüllen.

Navigieren in cGMP und 21 CFR Teil 11

Der Übergang zum kommerziellen Maßstab erfordert Software der Enterprise-Klasse. Auf einfache Datenlogger kann man sich nicht mehr verlassen. Die FDA und andere Aufsichtsbehörden verlangen die strikte Einhaltung der cGMP-Richtlinien und der 21 CFR Part 11-Vorschriften.

Ihr Kontrollsystem muss über sichere Audit-Trails verfügen. Jede Parameteränderung muss aufgezeichnet und einem bestimmten Benutzer zugeordnet werden. Für Chargenfreigaben sind elektronische Signaturen zwingend erforderlich. Das System muss automatisch sichere, unveränderliche Chargenberichte erstellen, um nachzuweisen, dass der Zyklus innerhalb der validierten Parameter geblieben ist.

Die FAT- und SAT-Pipeline

Die Beschaffung kommerzieller Ausrüstung erfordert eine strenge Testpipeline. Sie müssen die Prozesse für Factory Acceptance Testing (FAT) und Site Acceptance Testing (SAT) frühzeitig darlegen.

Während der FAT besuchen Sie die Einrichtung des Herstellers, um die Ausrüstung vor dem Versand zu testen. Sie überprüfen, ob alle Designspezifikationen erfüllt sind. Nach der Lieferung stellt das SAT sicher, dass es den Transport überstanden hat und ordnungsgemäß mit den Versorgungseinrichtungen Ihrer Einrichtung verbunden ist. Die kommerzielle Skalierung erfordert dann eine strenge Durchführung der Installationsqualifizierung (IQ), der Betriebsqualifizierung (OQ) und der Leistungsqualifizierung (PQ), bevor Sie ein einzelnes Fläschchen verkaufen können.

Schritt für Schritt: Pilotdaten in einen Produktionskauf umwandeln

Wie leitet man diesen Übergang eigentlich ein? Sie müssen Ihre F&E-Daten nutzen, um Ihre kommerziellen Anforderungen zu definieren. Befolgen Sie genau diese Schritte, um einen datengesteuerten Gerätekauf sicherzustellen.

1. Finalisieren Sie die kritischen Qualitätsattribute (CQAs): Erraten Sie nicht Ihre Grenzen. Definieren Sie die absoluten thermischen Grenzen Ihres Produkts anhand empirischer Daten. Identifizieren Sie die genaue Kollapstemperatur. Bestimmen Sie den akzeptablen Restfeuchtigkeitsprozentsatz. Diese CQAs bestimmen die erforderliche Kühlkapazität und Vakuumtiefe Ihrer neuen Ausrüstung.

2. Berechnen Sie die tatsächlichen Durchsatzanforderungen: Gehen Sie über einfache Metriken „Fläschchen pro Charge“ hinaus. Sie müssen die tatsächlich benötigte Jahresleistung berechnen. Nehmen Sie die theoretischen maximalen Chargen und subtrahieren Sie die prognostizierte Wartungsausfallzeit. Ziehen Sie die für die Abtauzyklen erforderliche Zeit ab. Am wichtigsten ist, dass Sie die langen Bearbeitungszeiten abziehen, die für CIP- und SIP-Prozesse erforderlich sind. Dies zeigt Ihren tatsächlichen Betriebsdurchsatz.

3. Ordnen Sie die Versorgungsbeschränkungen zu: Vergleichen Sie die erforderlichen Gerätespezifikationen mit den Grenzen Ihrer Einrichtung. Tun Sie dies, bevor Sie Anbieter beauftragen. Überprüfen Sie Ihre aktuelle maximale HVAC-Kühlkapazität. Überprüfen Sie die Grenzwerte Ihrer Schalttafel. Wenn Ihre Anlage nicht genügend gekühltes Wasser liefern kann, müssen Sie entweder die Anlage aufrüsten oder die Gerätegröße einschränken.

4. Binden Sie Lieferanten mit empirischen Daten ein: Präsentieren Sie ausgewählten Herstellern genaue Zyklusprotokolle. Übergeben Sie ihnen nicht einfach die gewünschten Losgrößen. Stellen Sie ihnen Regaltemperaturprofile, Kammerdruckprotokolle und Produkttemperaturkurven zur Verfügung. Diese empirischen Daten stellen sicher, dass ihre Ingenieure den Kondensator und den Dampfanschluss angemessen dimensionieren, um einen verstopften Durchfluss zu verhindern und eine gleichmäßige Trocknung sicherzustellen.

Abschluss

Die erfolgreiche Erweiterung eines Gefriertrockners ist grundsätzlich eine Übung im Risikomanagement und der thermodynamischen Ausrichtung. Es handelt sich nie nur um eine einfache Beschaffungsaufgabe. Sie verändern die physische Umgebung Ihres Produkts und müssen Lösungen entwickeln, um diese Änderungen auszugleichen.

Robuste Pilotdaten dienen als Ihre ultimative Versicherungspolice gegen kommerzielles Scheitern. Wenn Sie Ihre Randeffekte, Dampfströmungsgrenzen und Gefrierdynamik kennen, können Sie den Geräteherstellern getrost Spezifikationen diktieren.

Nächste Aktion: Beginnen Sie mit der Zusammenstellung Ihrer vorhandenen Zyklusdaten, Produkt-CQAs und Anlagen-Versorgungspläne. Verwenden Sie dieses zusammengestellte Datenpaket als Ihr grundlegendes Dokument, wenn Sie formelle technische Bewertungen von kommerziellen Geräteherstellern anfordern.

FAQ

F: Warum ist meine Zykluszeit bei einem Produktions-Gefriertrockner länger als bei meinem Pilot-Gefriertrockner?

A: Die Zykluszeiten nehmen im Maßstab zu, hauptsächlich aufgrund von Unterschieden bei der Massenwärmeübertragung. Bei großen Kammern fehlen die erheblichen „Randeffekte“ kleiner Einheiten, was bedeutet, dass zentrale Fläschchen weniger Strahlungswärme erhalten. Darüber hinaus kann die enorme Dampfbelastung die Kapazität des Kondensators belasten und langsamere Sublimationsraten erfordern, um eine Drosselung des Durchflusses zu verhindern.

F: Kann ich einen Pilot-Gefriertrockner für die kommerzielle Produktion im kleinen Maßstab verwenden?

A: Obwohl es technisch möglich ist, ist es auf lange Sicht selten ratsam. In kleinen Einheiten mangelt es im Allgemeinen an integrierten CIP/SIP-Systemen und Automatisierungsmöglichkeiten. Dieser manuelle Vorgang beeinträchtigt den langfristigen ROI, erhöht das Kontaminationsrisiko und erschwert die cGMP-Konformität und Validierungsbemühungen erheblich.

F: Was ist die typische Vorlaufzeit für einen kundenspezifischen Gefriertrockner?

A: Sie sollten mit einer realistischen Vorlaufzeit von 9 bis 18 Monaten rechnen. Dieser Zeitrahmen hängt stark von der Kammergröße, den spezifischen Anpassungsanforderungen und der Komplexität der FAT/SAT-Protokolle ab. Eine frühzeitige Anlagenplanung und die Einbindung der Anbieter sind absolut entscheidend.

F: Wie berechne ich die richtige Kondensatorkapazität für die Hochskalierung?

A: Sie berechnen es, indem Sie die Gesamtfeuchtigkeitsmasse der Charge (das Wasservolumen in Ihrem voll beladenen Produkt) bestimmen und einen Sicherheitspuffer hinzufügen. Normalerweise fügen Ingenieure einen Puffer von 20–30 % hinzu, um Spitzensublimationsraten während der intensivsten Phasen der Primärtrocknung zu berücksichtigen.
